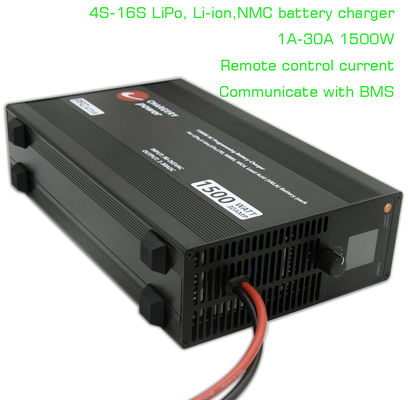

شارژر باتری 67.2 ولت 16S LiPo Li-ion NCM برای پهپادهای پهپاد موتور سیکلت الکترونیکی دوچرخه الکترونیکی 4S 8S 12S 16S 1A تا 30A قابل تنظیم، مناسب برای ضرب باتری شیمی به شرح زیر است.
| نوع باتری |
تعداد سلول |
ولتاژ خروجی/V |
ولتاژ شارژ ترمینال در هر سلول |
جریان شارژ |
جریان شارژ ترمینال/A |
حالت شارژ |
| حداقل |
تایپ کنید |
حداکثر |
| لیپو |
4S-16S |
7-68 |
2.75 |
4.2 |
4.25 |
1.0-30A |
5-60٪ |
پیش شارژ، CC/CV و نگهداری |
| لیتیوم یون |
4S-16S |
7-68 |
2.5 |
4.1 |
4.15 |
| زندگی |
4S-18S |
7-68 |
2 |
3.65 |
3.7 |
| LiTo |
5S-24S |
7-68 |
1.5 |
2.7 |
2.7 |
| سرب |
6S-27S |
7-68 |
1.75 |
2.4 |
2.5 |
| |
|
|
- ولتاژ دلتا / mV |
|
|
|
| |
|
|
حداقل |
نوع |
حداکثر |
|
|
|
| NiMH / NiCd |
خودکار |
7-68 ولت |
100 |
300 |
1000 |
|
|
CC |

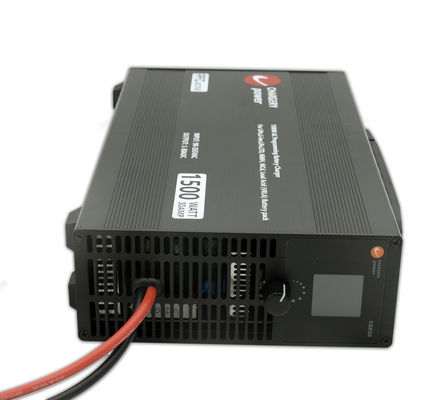

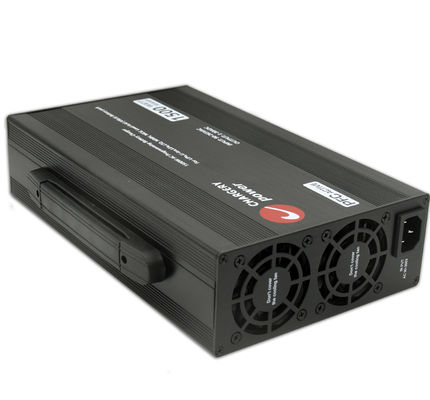

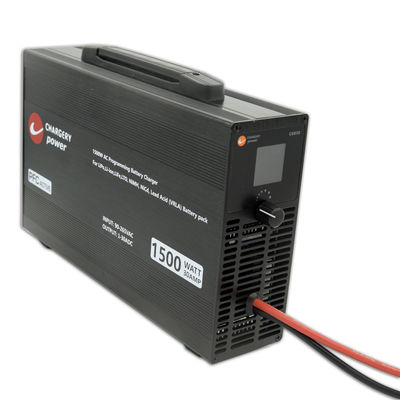

شارژر باتری C6830B یک راه حل شارژ قابل اعتماد و با کیفیت است که به طور خاص برای سیستم های باتری در خودروهای الکتریکی طراحی شده است. با قابلیت شارژ باتری‌های لیتیومی 16S در 30 آمپر و 1500 وات در AC90 ~ 265 ولت، اندازه جمع و جور آن تنها 68 میلی‌متر است.
حالت کار
| حالت کار |
توضیحات |
نوع باتری |
| شارژ |
کاربر باید نوع باتری را انتخاب کند، تعداد سلول، جریان شارژ، جریان پایان، ولتاژ پایان هر سلول، شارژ مجدد و شارژ خودکار، باتری شارژ 5 فاز را روی هر SOC تنظیم کند. |
LiPo، Li-ION، NCM، LiFe، LiTo، NiMh، NiCD، سرب/سرب اسید/VRLA |
| شارژ را دوباره راه اندازی کنید |
Restart Charge را فعال کنید، زمانی که ولتاژ باتری به 5٪ کاهش یابد، شارژ دوباره شروع می شود |
| شارژ خودکار |
شارژ خودکار را فعال کنید، نیازی به تنظیم چیزی ندارید، هنگامی که باتری به شارژر متصل می شود، شارژر طبق تنظیمات از قبل به طور خودکار شروع به شارژ شدن می کند |
| شارژ ریموت کنترل |
جریان شارژ، شروع یا توقف دستگاه خارجی را کنترل می کند |
| منبع تغذیه |
کار به عنوان SMPS، PSU، ولتاژ خروجی و جریان را می توان تنظیم کرد |
هیچ باتری را به شارژر وصل نکنید |
ویژگی ها
- کنترل هوشمند ولتاژ و جریان خروجی توسط ریزپردازنده، کالیبراسیون 100% قبل از تحویل
- ± 1% دقت ولتاژ و جریان
- PFC فعال
- AC 90-265V کار در سراسر جهان
- مصرف برق کم (کمتر از 1 وات) در حالت بیکار و حالت آماده به کار
- نمایشگر LCD رنگی TFT خروجی ولتاژ، جریان، توان و دمای داخلی به موقع.
- حفاظت از جریان بیش از حد، ولتاژ بیش از حد، بار بیش از حد، دما و اتصال کوتاه
- تایید شده توسط CE
- 24 ماه گارانتی
.
دو مدل موجود است
| شرح عملکرد |
مدل |
| C6830A |
C6830B |
| 1.کنترل از راه دورجریان شارژ توسط دستگاه خارجی |
√ |
|
| 2. شروع به شارژ خودکار (شارژ خودکارحالت) پس از اتصال به منبع AC و باتری به شارژر |
|
√ |
| 3.شارژ را دوباره راه اندازی کنیدهنگامی که ولتاژ باتری 5-10٪ کاهش می یابد |
|
√ |
| 4.شارژ معمولیحالت، نوع باتری راه اندازی، تعداد سلول و تمام پارامترهای شارژ |
√ |
√ |
| 5.حالت منبع تغذیه10-60V قابل تنظیم، 5-30A قابل تنظیم |
√ |
√ |
| 6.ارتباط با BMS،جریان شارژ که توسط Chargery BMS کنترل می شود، از شارژ بیش از حد ولتاژ سلول جلوگیری می کند |
√ |
√ |
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220 ولت |
| ولتاژ مجاز |
AC90 ~ 265 ولت |
| فرکانس رتبه بندی شده |
50/60 هرتز |
| فرکانس مجاز |
47 ~ 63 هرتز |
| حداکثر جریان RMS |
18A @90V، 7.5A @220V |
| کارایی |
94% در 65% بار و ورودی 220Vac |
| PFC فعال |
PF> 0.99 در 90VAC و 100% بار. PF> 0.97 در 220VAC و 100% بار |
| پارامتر خروجی |
ارزش |
| محدوده ولتاژ به عنوان SMPS |
10 ~ 60 ولت برنامه ریزی شده است |
| دقت ولتاژ |
± 1% |
| محدوده فعلی به عنوان SMPS |
5 ~ 30 آمپر برنامه ریزی شده است |
| دقت فعلی |
± 1% |
| ولتاژ شارژ |
7-68 ولت قابل تنظیم |
| جریان شارژ |
1-30A قابل تنظیم |
| قدرت |
حداکثر 1500 وات |
| ولتاژ ریپل |
150 میلی ولت |
منحنی شارژ
برای حداکثر ایمنی باتری، قبل از شارژ، شارژر ولتاژ باتری را تشخیص داده و تأیید می کند که با تنظیمات شما مطابقت دارد. اگر مطابقت ندارند، شروع به شارژ نکنید، اگر بله، اما باتری عمیقاً تخلیه شده است، بنابراین شارژر آن را از قبل شارژ کنید، سپس شروع به شارژ شدن در CC کنید یا خیر. به جای شارژ در CV، سپس شارژ را به طور خودکار با توجه به تنظیمات جریان پایانی خود متوقف کنید، می توانید باتری را تا هر سطح SOC مانند 90٪ یا 95٪ با تنظیم ساده ولتاژ پایان شارژ کنید. اگر راه اندازی مجدد شارژ را تنظیم کرده اید بله است، زمانی که ولتاژ باتری به 5% ولتاژ پایان کاهش یافت، مجدداً راه اندازی کنید تا به طور خودکار شارژ شود.
برنامه
- برنامه خانگی
- دوچرخه الکترونیکی، باتری موتور سیکلت الکترونیکی
- باتری موتور سیکلت الکترونیکی
- باتری ماشین الکترونیکی
- باتری وسیله نقلیه الکترونیکی
- باتری پهپاد
- باتری پهپاد
عملیات
برای استفاده از شارژر،
- ابتدا آن را به یک سوکت AC 110/220 ولت وصل کنید.
- بعد، باتری را به شارژر وصل کنید و بررسی کنید که قطبیت صحیح است.
- بررسی کنیدخواندن ولتاژروی LCD و اطمینان حاصل کنید که به ولتاژ واقعی باتری نزدیک است. اگر بیش از 2 ولت اختلاف وجود دارد، لطفاً اتصال باتری را دوباره بررسی کنید. اگر ولتاژ باتری را به دلیل سوئیچ شارژ داخل BMS که در باتری خاموش است نخوانید، شارژر شارژ نمی شود.

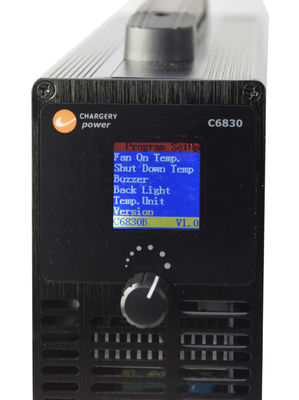

- برای انتخاب نوع باتری مناسب، دستگیره گرد را بچرخانید.
- سپس تنظیم کنیدپارامترهای شارژ، از جمله تعداد سلول ها، جریان شارژ،جریان پایانی،ولتاژ پایانی، و غیره.
- برای شروعفرآیند شارژ، دکمه دستگیره را به مدت 3 ثانیه فشار دهید.
- در هر زمانی در طول فرآیند شارژ، می توانید دکمه دستگیره را دوباره فشار دهید تا شارژ متوقف شود.
- هنگامی که باتری به طور کامل شارژ شد، صفحه نمایش "DONE" را نشان می دهد و صدای بیپر به مدت 10 ثانیه به صدا در می آید.
هشدار
باتری را در حالت «منبع تغذیه» شارژ نکنید. ایمن نیست و شارژر شارژ را متوقف نمی کند حتی باتری کاملاً شارژ شده است.
حفاظت
| نوع حفاظت |
آستانه حفاظت/حداکثر ارزش، عملیات |
| حفاظت از ولتاژ بیش از حد |
تنظیم بیش از 2 ولت، شارژ را متوقف کنید |
| تحت حفاظت ولتاژ |
تحت تنظیم 2 ولت پس از شارژ اولیه، شارژ نکنید |
| حفاظت بیش از جریان |
تنظیم بیش از 2A، شارژ را متوقف کنید |
| حفاظت از شارژ بیش از حد |
بیش از 1500 وات، شارژ را متوقف کنید |
| محافظت در برابر دما |
بیش از تنظیم، شارژ را متوقف کنید |
| حفاظت از اتصال کوتاه |
اتصال کوتاه در خروجی به مدت 1 ثانیه |
| ضد جرقه - از ترمینال در برابر آسیب محافظت کنید |
باتری را به شارژر وصل کنید، جرقه ای ایجاد نمی شود |
| اتصال باتری به صورت معکوس |
وقتی باتری به صورت معکوس وصل می شود. ولتاژ را نشان ندهید، شارژ نکنید،
|
این شارژر با BMS16T یا BMS16P که سیستم مدیریت باتری است مناسب است، می‌تواند ولتاژ سلول، ولتاژ باتری، جریان شارژ و دشارژ، دمای باتری و هر امپدانس سلول را روی بسته باتری 8S تا 16S نظارت کند.

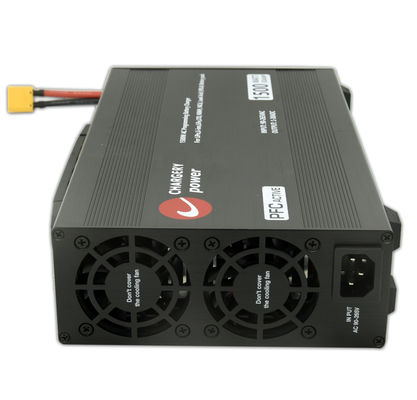

دوشاخه AC و کانکتورهای DC
دوشاخه AC و کانکتورهای DC را می توان سفارشی کرد، موارد زیر اختیاری است، اگر نیازهای خاصی ندارید، ما کابل AC عمومی را با دوشاخه AC استاندارد مطابق با آدرس شما برای شما ارسال می کنیم، و کانکتور پیش فرض XT90 مرد است، XT90 کانکتور مادگی شما را با هم ارسال می کند، بنابراین می توانید کابل DC را مطابق با کانکتور باتری خود گسترش دهید، طول کابل DC باید کمتر از 1 متر و حداقل 14AWG باشد.
بسته
- واحد پایه شارژر: 1 عدد
- کابل برق: 1 عدد
- کانکتور زن XT-90: 1 عدد
| مدل |
نوع باتری/تعداد سلول |
جریان شارژ |
حداکثر توان شارژ |
متناسب با BMS |
| C6050 |
5S-14S LiFe و دیگران |
1-55A |
3000 وات |
BMS8T، 16T |
| C3060 |
1S-8S LiFe و دیگران |
1-60A |
1500 وات |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe و دیگران |
1-30A |
1500 وات |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe و دیگران |
1-25A |
1500 وات |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe و دیگران |
1-40A در ورودی AC |
1500 وات |
جریان تعادل 1.2A یا 2A |
| 0.1-20A در ورودی DC |
1500 وات |
تخلیه در 0.1-40A 100W
|
سوالات متداول
Q1. آیا می توانم یک سفارش نمونه برای شارژر داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
Q2. در مورد زمان پیشروی چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5 -10 روز کاری برای تولید انبوه.
Q3. آیا محدودیت MOQ برای سفارش OEM دارید؟
پاسخ: MOQ کم، 1 عدد برای بررسی نمونه در دسترس است.
Q4. چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT. 3-5 روز طول می کشد تا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5. چگونه می توان سفارش شارژر را ادامه داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیاز شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً شما نمونه ها و مکان های واریز را برای سفارش رسمی تأیید می کنید.
چهارم ما ترتیب تولید را می دهیم.
Q6. آیا چاپ آرم روی محصول شارژر مشکلی ندارد؟
ج: بله. لطفا قبل از تولید ما به طور رسمی به ما اطلاع دهید.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 2 سال گارانتی برای محصولات خود ارائه می دهیم.
Q8. چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
در مرحله دوم، در طول دوره تضمین، ما چراغ های جدید را با سفارش جدید برای مقدار کم ارسال خواهیم کرد. برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل از جمله فراخوان مجدد را با توجه به وضعیت واقعی مورد بحث قرار دهیم.
Q9. چرا خواندن ولتاژ و جریان در LCD دقیق نیست؟
پاسخ: ولتاژ و جریان قبل از ارسال کالیبره می شوند، در غیر این صورت شارژر کار نمی کند، بنابراین لطفاً اتصال سیم خروجی را بررسی کنید، هنگامی که فاصله بین SMPS و دستگاه شما مشکل دارد، لطفاً کابل AC را طولانی کنید نه کابل DC (کابل خروجی) را طولانی کنید. . طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان به ویژه در 30A 1500W تأثیر می گذارد.
Q10. چرا باتری من را شارژ نمی کنم؟
پاسخ: اگر ولتاژ باتری در LCD در حال تنظیم است، یا باتری بیش از حد تخلیه شده است، یا تنظیم تعداد سلول اشتباه است، یا اتصال باتری قطع می شود، شارژر شارژ نمی شود. بنابراین اتصال باتری را بررسی کنید، ابتدا تأیید کنید که خواندن ولتاژ در LCD نزدیک به ولتاژ واقعی باتری است، اگر شارژر شارژ نمی شود، اگر بله، لطفاً پارامترهای شارژ را تنظیم کنید و سپس شروع به شارژ کنید.
Q11. آیا شارژر می تواند با BMS برند دیگر ارتباط برقرار کند؟
پاسخ: بله، یک پورت کنترل روی شارژر وجود دارد، برای جزئیات لطفا با ما تماس بگیرید.
Q12. چگونه از شارژ بیش از حد سلول در هنگام شارژ جلوگیری کنیم؟
A1: متناسب با BMS، BMS با قطع مدار شارژ، مانند قطع DCC، رله، SSR، شارژ را قطع می کند. تعویض کننده باتری.
A2: مناسب با Chargery BMS، BMS کنترل جریان شارژ تا صفر. شارژ را به طور مکرر قطع نکنید و DCC، رله، SSR، و هر سوئیچر را ذخیره کنید.
Q13. آیا شارژر به تنهایی بدون BMS کار می کند؟
پاسخ: بله، اما ممکن است باتری بیش از حد شارژ شده باشد.
Q14. آیا شارژر می تواند ولتاژ هر سلول را کنترل کند؟
پاسخ: نه، شارژر ولتاژ کل باتری و جریان شارژ را کنترل می کند، نمی تواند ولتاژ هر سلول را نظارت کند، بنابراین بدون BMS یا سایر بردهای حفاظتی، باتری در هنگام شارژ ناامن است.
Q15. آیا شارژر با دستگاه خارجی قابل کنترل است؟
پاسخ: بله، دستگاه خارجی می تواند جریان شارژ را کنترل کند، حتی شارژ را قطع کند. این فقط برای نسخه A است.
Q16.آیا شارژر با قابلیت Plug and Play سازگار است؟
پاسخ: بله، اگر در حین شارژ، «شارژ خودکار» را روی ON قرار دهید و بیش از ۱ دقیقه شارژ کنید، شارژر تنظیمات را به خاطر می‌سپارد. دفعه بعد که باتری را به شارژر وصل می کنید، با استفاده از تنظیمات قبلی به طور خودکار شارژ می شود. این حالت حالت شارژ خودکار نام دارد که مانند شارژر معمولی یا عمومی عمل می کند.
مزیت شرکت
تکنولوژی دو هسته ای
شارژر و منبع تغذیه با قدرت بالا و راندمان بالا از ZVS/ZCS واصلاح همزمانبرای رسیدن به 94٪راندمان بالا. MCU ولتاژ و جریان خروجی را کنترل می کند و به همه اجازه می دهدپارامترهای شارژبرنامه ریزی شود
BMS دقت بالایی دارد و ولتاژ سلول، جریان شارژ و دشارژ و دمای باتری را با استفاده از ADC 12 بیتی یا 16 بیتی اندازه گیری می کند.
شارژر BMS و شارژر با یکدیگر ارتباط برقرار می کنند و نیاز به قطع شارژ از طریق Open DCC یا رله را از بین می برند. این ویژگی ذخیره می کندزمان شارژوعمر باتری را افزایش می دهدبدون نیاز به نصب DCC یا رله برای قطع شارژ زمانی که هر سلولی به بالاترین ولتاژ خود می رسد.
مشخصات شارژ
CHARGERY شرکتی است که تقریباً در بازار پهپاد (مدل RC، پهپادهای بزرگ) و EV (دوچرخه الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) منحصر به فرد است. ما شارژرهای AC با توان بالا و واحدهای BMS را به طور همزمان توسعه داده ایم.
از سال 2006، ما بر روی توسعه شارژرهای پرقدرت (تا 60A 3000W) متمرکز شده ایم.شارژرهای تعادل(ورودی AC، ورودی DC، و ورودی دوگانه AC/DC)، و واحدهای BMS 800A برای باتری‌های 24S LiPo/LiFe/LiTO.
شارژرهای شارژر می توانند هر نوع باتری شیمیایی از جمله LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (سرب اسید، باتری VRLA) را شارژ کنند. تعداد سلول ها،جریان شارژ،ولتاژ پایانی، وجریان پایانیهمه قابل برنامه ریزی هستند و شارژرها دارای ویژگی ضد جرقه وحفاظت از قطبیت معکوسهنگامی که باتری های ولتاژ بالا به شارژر یا اینورتر/لودر متصل می شوند.
واحدهای شارژر BMS می توانند تا 800 آمپر شارژ را تحمل کنند وجریان تخلیه، با طراحی خاصکنتاکتور DC(DCC) که شامل یک مدار سرکوب کننده نوسان است.
