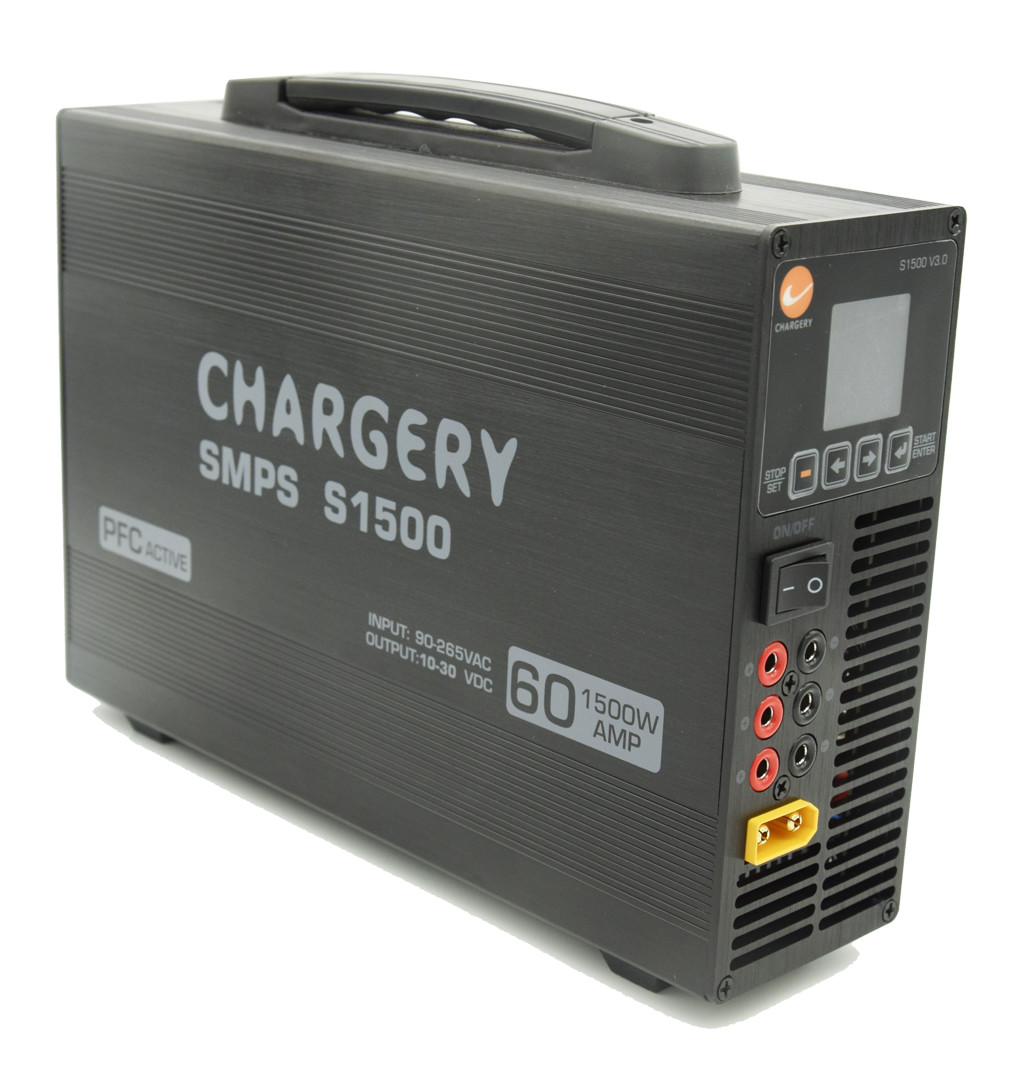

24 ولت 1500 وات ولتاژ تنظیم شده جریان برق سوئیچینگ کمپکت 68mm کم صدا SMPS 60A 30V
S1500 یک SMPS برنامه ریزی شده توسط PFC است که قادر به تولید خروجی 60A در 10V-30V و 1500W در AC90V ~ 265V است ، همه در یک اندازه فشرده.فناوری های نوآورانه در SMPS استفاده شده است، که به آن اجازه می دهد تا تا 94٪ کارایی را در حالی که حفظ دمای زیر 80 ° C. طراحی آن فشرده در تنها 68mm است،و با کم صدا به لطف یک فن خنک کننده که توسط درجه حرارت کنترل می شود کار می کندقبل از ارسال، لازم است که ولتاژ خروجی و جریان هر SMPS برای اطمینان از دقت آنها کالیبراسیون شود.
ویژگی ها
- ولتاژ خروجی و جریان کنترل هوشمند توسط میکروپروسسر، کالیبراسیون 100٪ قبل از تحویل
- ±1% دقت ولتاژ و جریان
- PFC فعال
- AC 90-265V کار در سراسر جهان: نیازی به هیچ سوئیچ جایگزین، کار در سراسر جهان امن.
- تا 94 درصد از کارایی تبدیل فقط اندازه 68 میلی متری

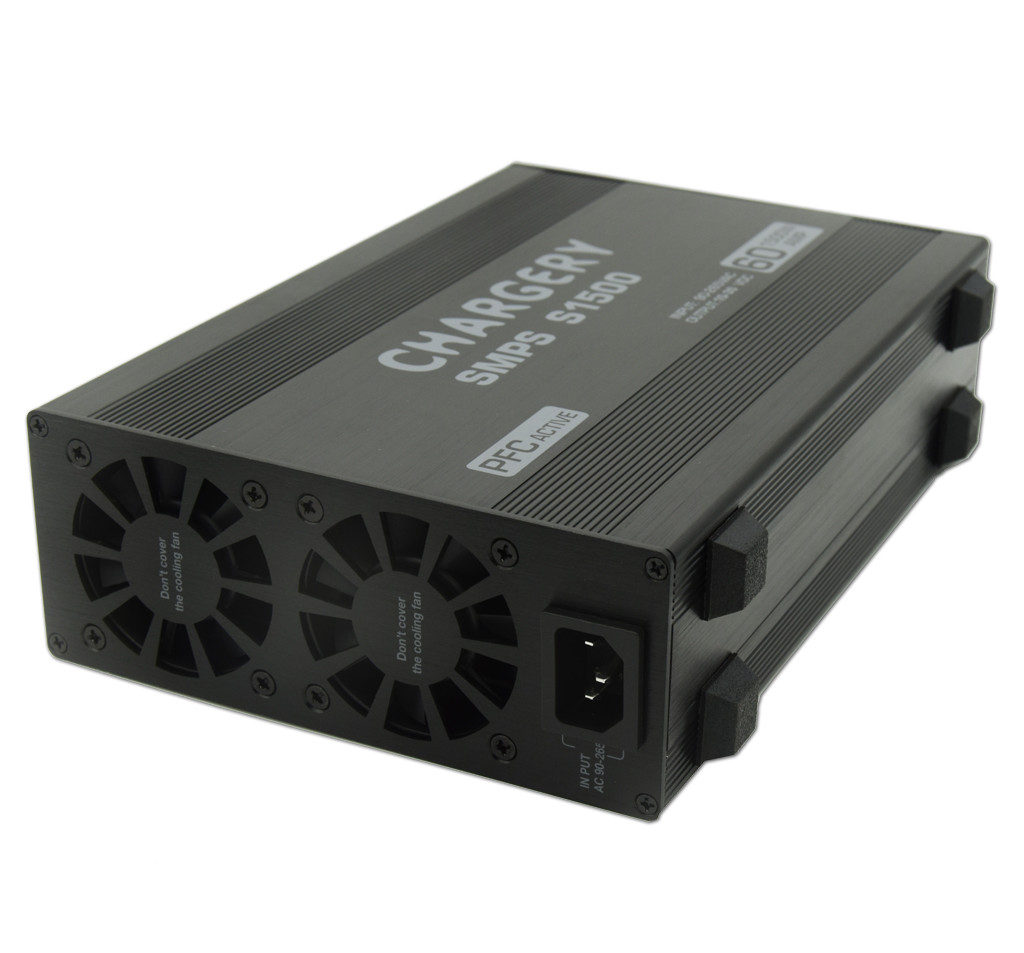

- صدا کم 2 فن های خنک کننده هوشمند روشن و تنظیم سرعت بر روی دمای به طور خودکار

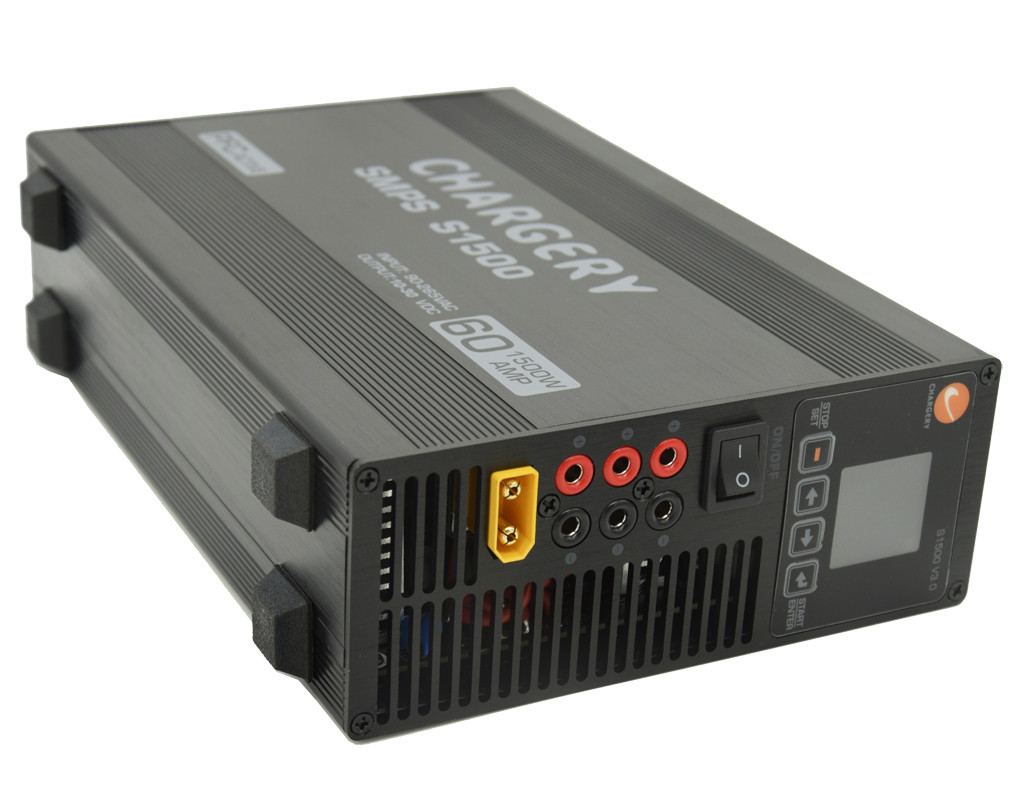

- 4 خروجی می تواند شارژر های بیشتری را همزمان انجام دهد، 3 جفت کانکتور طلا 4.0mm تا 20A هر یکخروجی، یک کانکتور طلایی 4.5 میلی متری (XT-90) تا 60A
- ولتاژ خروجی و جریان قبل از کشتی کالیبراسیون شده است، بنابراین SMPS می تواند باتری را با دقت پس از تنظیم ولتاژ ترمینال صحیح و جریان شارژ کند،اما نیاز به قطع باتری به واحد زمانی که در حال حاضر کمتر از 10٪ از تنظیمات فعلی.
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220V |
| ولتاژ مجاز |
AC90 ~ 265V |
| فرکانس نامی |
50/60 هرتز |
| فرکانس مجاز |
۴۷ تا ۶۳ هرتز |
| حداکثر جریان RMS |
18A @90V، 7.5A @220V |
| کارایی |
94٪ در 65٪ بار و 220Vac ورودی |
| PFC فعال |
PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار |
| پارامتر خروجی |
ارزش |
| محدوده ولتاژ |
10 ~ 30 ولت برنامه ریزی شده |
| دقت ولتاژ |
±1% |
| دقت فعلی |
±1% |
| ولتاژ موج |
150mV |
| محدوده فعلی |
1 ~ 60A برنامه ریزی شده |
| قدرت |
حداکثر 1500 وات |
درخواست
- درخواست در خانه
- شارژر 10-30V DC، شارژر تعادل برای مدل RC
- شارژر باتری دوچرخه برق، اسکوتر برق
عملیات
- SMPS را به سوکت AC 110/220V متصل کنید
- کلید برق رو روشن کن
- ولتاژ خروجی را با فشار دادن دکمه بالا یا پایین تنظیم کنید.
- دکمه SET را برای 3 ثانیه فشار دهید، Max را انتخاب کنید. تنظیم فعلی، دکمه UP و DOWN را فشار دهید تا حداکثر جریان خروجی را تنظیم کنید. SET را فشار دهید.
- دکمه START را برای 3 ثانیه فشار دهید، SMPS شروع می شود، صفحه LCD ولتاژ و جریان، قدرت و دمای را نشان می دهد.
- دستگاه مناسب را به SMPS وصل کنید، ولتاژ ورودی دستگاه باید بین 10 و 30 ولت باشد.
- تنظیم ولتاژ در طول کار به راحتی با فشار دادن دکمه بالا یا پایین دوباره.
- دکمه STOP را فشار دهید SMPS خروجی را متوقف می کند، اما LCD هنوز روشن است، مصرف برق کمتر از 1W خواهد بود، سوئیچ قدرت را خاموش کنید، LCD خاموش خواهد شد.
رابط عملیات
| تنظیم برنامه |
پس از فشار دادن دکمه START روشن کنید |
 |
|
PFC فعال
کارایی
بسته بندی
- S1500 واحد پایه: 1pcs
- کابل برق: 1 عدد
- کتابچه راهنما: 1 عدد
- اتصال XT-90 زنانه: 1 عدد
| مدل |
ولتاژ خروجی |
جریان خروجی |
حداکثر قدرت |
نمايش |
| S400 V30 |
10 ولت تا 30 ولت |
13.5A حداکثر |
۴۰۰ وات |
LED دیجیتال |
| S600PLUS V20 |
5 تا 26 ولت |
1-25A تنظیم شده |
۶۰۰ وات |
رنگ LCD |
| S1200 V30 |
12 ولت تا 24 ولت |
حداکثر 50A |
۱۲۰۰ وات |
LED دیجیتال |
| S1500 V30 |
10 ولت تا 30 ولت |
1-60A قابل تنظیم |
1500 وات |
رنگ LCD
|
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه براي SMPS داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.
سوال3: آیا شما محدودیتی برای سفارش OEM دارید؟
A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چگونه برای SMPS سفارش داده می شود؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا چاپ لوگوی من بر روی محصولات SMPS ممکن است؟
A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.
سوال ۸: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال ۹: چرا ولتاژ و جریان بر روی LCD دقیق نیست؟
A: ولتاژ و جریان قبل از ارسال کالیبراسیون شده است، در غیر این صورت SMPS کار نمی کند، بنابراین لطفاً اتصال سیم خروجی را بررسی کنید، وقتی فاصله بین SMPS و دستگاه شما مشکل ساز است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی)طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان تاثیر می گذارد به ویژه در 60A.
