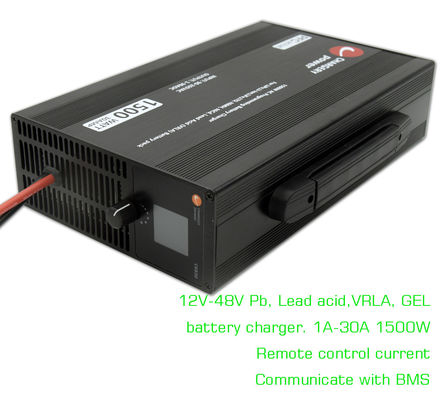

24 ولت 36 ولت 48 ولت Pb VRLA اسید سرب شارژر باتری SMPS برای دوچرخه برقی موتورسیکلت برقی 1A تا 30A تنظیم
شارژر باتری C6830B یک راه حل شارژ قابل اعتماد و با کیفیت بالا است که به طور خاص برای سیستم های باتری در وسایل نقلیه الکتریکی طراحی شده است.با توانایی شارژ تا باتری های لیتیوم 16S در 30A و 1500W در AC90V ~ 265V,
حالت کار
| حالت کار |
توضیحات |
نوع باتری |
| هزینه |
کاربر باید نوع باتری را انتخاب کند، تعداد سلول ها را تنظیم کند، جریان شارژ، جریان پایان، ولتاژ پایان در هر سلول، شارژ مجدد و شارژ خودکار، شارژ 5 فازی باتری به هر SOC |
LiPo، Li-ION، NCM، LiFe، LiTo، NiMh، NiCD، Pb/acid lead/VRLA |
| شارژ مجدد |
فعال کردن شارژ مجدد، هنگامی که ولتاژ باتری به 5٪ کاهش می یابد، شارژ دوباره آغاز می شود |
| به طور خودکار شارژ می شود |
فعال کردن شارژ اتوماتیک، نیازی به تنظیم هر چیزی، زمانی که باتری به شارژر متصل، شارژر شروع به شارژ بر اساس تنظیمات قبلی به طور خودکار |
| شارژ کنترل از راه دور |
جریان شارژ، شروع یا توقف دستگاه کنترل خارجی |
| منبع برق |
کار به عنوان SMPS، PSU، ولتاژ خروجی و جریان می تواند تنظیم شود |
هیچ باتری را به شارژر وصل نکنید |
دو مدل در دسترس است
| شرح عملکرد |
مدل |
| C6830A |
C6830B |
| 1.کنترل از راه دورجریان شارژ توسط دستگاه خارجی. |
√ |
|
| 2شروع به شارژ کردن به طور خودکار (شارژ اتوماتیکحالت) پس از اتصال به منبع AC و باتری به شارژر |
|
√ |
| 3.شارژ مجددوقتی ولتاژ باتری 5 تا 10 درصد کاهش می یابد |
|
√ |
| 4.شارژ عادیحالت، نوع باتری تنظیم، تعداد سلول ها و تمام پارامترهای شارژ |
√ |
√ |
| 5.حالت منبع برق، 10-60V تنظیم، 5-30A تنظیم |
√ |
√ |
| 6.با BMS ارتباط برقرار کنشارژ جریان کنترل شده توسط BMS شارژ، جلوگیری از هر ولتاژ سلول از بیش از حد شارژ |
√ |
√ |
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220V |
| ولتاژ مجاز |
AC90 ~ 265V |
| فرکانس نامی |
50/60 هرتز |
| فرکانس مجاز |
۴۷ تا ۶۳ هرتز |
| حداکثر جریان RMS |
18A @90V، 7.5A @220V |
| کارایی |
94٪ در 65٪ بار و 220Vac ورودی |
| PFC فعال |
PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار |
| پارامتر خروجی |
ارزش |
| دقت ولتاژ |
±1% |
| دقت فعلی |
±1% |
| ولتاژ شارژ |
باتری اسید سرب 12 ولت 24 ولت 36 ولت 48 قابل انتخاب |
| جریان شارژ |
1-30A قابل تنظیم |
| قدرت |
حداکثر 1500 وات |
| ولتاژ موج |
150mV |
درخواست
- درخواست در خانه
- باتری دوچرخه برق، موتورسیکلت برق
- باتری موتورسیکلت برق
- ماشین الکتریکی
- باتری وسایل نقلیه برق
- باتری UAV
- باتری درون
عملیات
- شارژر را به سوکت AC 110/220V متصل کنید
- باتري رو به شارژر وصل کن، قطبيت اتصال درست باشه
- بررسی ولتاژ خواندن در LCD، تایید آن را در نزدیکی ولتاژ واقعی باتری، اگر تفاوت بیش از 2V، لطفا بررسی اتصال باتری.

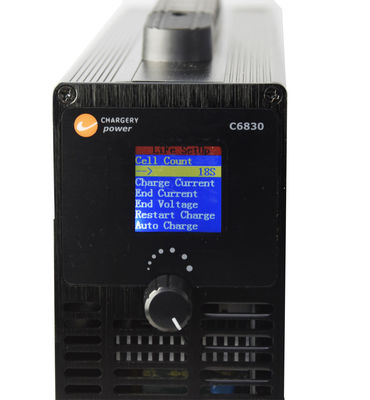

- چرخاندن دستک، نوع باتری را انتخاب کنید
- پارامترهای شارژ را تنظیم کنید، از جمله تعداد سلول ها، جریان شارژ، جریان نهایی، ولتاژ نهایی و غیره.
- دکمه ی Knob رو برای 3 ثانیه فشار بدید، شارژ شروع به شارژ کنید،
- در هر زمان، دوباره دکمه Knob را فشار دهید، شارژ را متوقف کنید.
- وقتی که کاملا شارژ شده باشد، DONE نمایش داده می شود و بیپر برای 10 ثانیه صدا می کند.
حفاظت
| نوع حفاظت |
آستانه حفاظت/قیمت حداکثر، عملیات |
| حفاظت از ولتاژ بالا |
بیش از 2 ولت تنظیم، شارژ متوقف کنید |
| تحت محافظت از ولتاژ |
در زیر تنظیم 2V پس از شارژ، شارژ نکنید |
| محافظت از بیش از حد |
تنظیمات 2A، شارژ رو متوقف کن |
| حفاظت از قدرت بیش از حد شارژ |
بیش از 1500 وات، شارژش رو متوقف کن |
| حفاظت از بیش از حد دما |
تنظیم بیش از حد، شارژ را متوقف کنید |
| حفاظت از مدار کوتاه |
مدار کوتاه روی خروجی برای 1 ثانیه |
| ضد جرقه - محافظت از ترمینال از آسیب دیده |
باتري رو به شارژر وصل کن، جرقه اي رخ نميداد |
| اتصال باتری در حالت عقب |
وقتي باتري به صورت عقب وصل بشه ولتاژش رو نشون نده، شارژش نکن
|

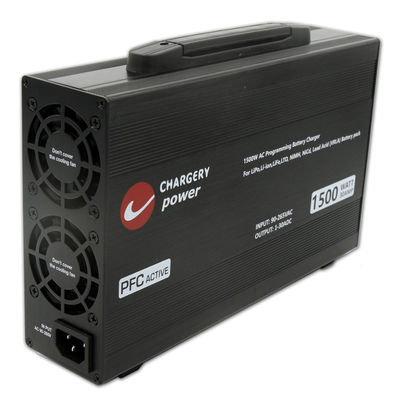

پلاگین های AC و کانکتورهای DC
پلاگین AC و کانکتورهای DC می توانند سفارشی شوند، در زیر اختیاری است، اگر شما الزامات ویژه ای نداشته باشید، ما شما را با کابل عمومی AC با پلاگین استاندارد AC مطابق با شما ارسال می کنیم.و کانکتور پیش فرض XT90 نر است، کانکتور زنانه XT90 شما را با هم حمل می کند، بنابراین شما می توانید کابل DC را برای مطابقت با کانکتور باتری خود گسترش دهید، طول کابل DC باید کمتر از 1 متر و حداقل 14AWG باشد.
بسته بندی
- واحد پایه شارژر: 1pcs
- کابل برق: 1 عدد
- اتصال XT-90 زنانه: 1 عدد
| مدل |
نوع باتری/شمار سلول ها |
جریان شارژ |
حداکثر قدرت شارژ |
مناسب با BMS |
| C6050 |
5S-14S LiFe، و دیگران |
1-55A |
۳۰۰۰ وات |
BMS8T، 16T |
| C3060 |
1S-8S LiFe، و دیگران |
1-60A |
1500 وات |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe، و دیگران |
1-30A |
1500 وات |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe، و دیگران |
1- 25A |
1500 وات |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe، و دیگران |
1-40A در ورودی AC |
1500 وات |
جریان تعادل 1.2A یا 2A |
| 0.1-20A در ورودی DC |
1500 وات |
تخلیه در 0.1-40A 100W
|
سوالات عمومی
سوال1: ميتونم يه نمونه سفارش براي شارژر داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.
سوال3: آیا شما محدودیتی برای سفارش OEM دارید؟
A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال5: چطور سفارش شارژر را اجرا کنیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول شارژر چاپ شود؟
A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.
سوال ۸: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال ۹: چرا ولتاژ و جریان بر روی LCD دقیق نیست؟
ج: ولتاژ و جریان قبل از ارسال کالیبراسیون شده اند، در غیر این صورت شارژر کار نمی کند، پس لطفاً اتصال سیم خروجی را بررسی کنید، وقتی فاصله بین SMPS و دستگاه شما مشکل ساز است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی)طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان تاثیر می گذارد، به ویژه در 30A 1500W.
س10، چرا باتري من رو شارژ نميکني؟
ج: اگر ولتاژ باتری در صفحه LCD تحت تنظیم باشد، یا باتری بیش از حد تخلیه شده باشد، یا تعداد سلول ها اشتباه تنظیم شده باشد، یا اتصال باتری از دست رفته باشد، شارژر شارژ نمی شود.پس کنکشن باتری رو چک کن، اول تایید ولتاژ خواندن بر روی LCD نزدیک ولتاژ باتری واقعی است، اگر نه شارژر شارژ نمی شود، اگر بله، لطفا پارامترهای شارژ تنظیم و سپس شروع به شارژ.
س11، آیا شارژر می تواند با BMS های دیگر ارتباط برقرار کند؟
ج: بله، یک پورت کنترل بر روی شارژر وجود دارد، برای جزئیات لطفا با ما تماس بگیرید.
سوال12: چگونه از بیش از حد شارژ شدن سلول در طول شارژ جلوگیری کنیم؟
A1: با BMS مجهز است، BMS شارژ را با قطع مدار شارژ، مانند قطع DCC، رله، SSR قطع می کند.
A2: با شارژر BMS، BMS کنترل شارژ جریان به صفر. بار دیگر شارژ را قطع نکنید، و ذخیره DCC، رله، SSR، هر سوئیچر.
سوال13: آیا شارژر می تواند بدون BMS به تنهایی کار کند؟
جواب: بله، اما شاید باتری اش بیش از حد شارژ شده باشد.
س14: آیا شارژر می تواند ولتاژ هر سلول را کنترل کند؟
ج: نه، شارژر ولتاژ کل باتری و جریان شارژ را کنترل می کند، نمی تواند ولتاژ هر سلول را کنترل کند، بنابراین با استفاده از BMS یا دیگر صفحه محافظت، باتری در طول شارژ خطرناک است.
Q15. آیا شارژر می تواند توسط دستگاه خارجی کنترل شود؟
جواب: بله، دستگاه خارجی می تواند کنترل شارژ جریان حتی قطع شارژ. آن را فقط برای نسخه A است.
Q16آیا شارژر با قابلیت پلگ و پلی سازگار است؟
پاسخ: بله، اگر شما " شارژ خودکار " را در هنگام شارژ و شارژ بیش از 1 دقیقه تنظیم کنید، شارژر تنظیمات را به یاد می آورد.با استفاده از تنظیمات قبلی به طور خودکار شارژ خواهد شداین حالت به عنوان حالت شارژ AUTO نامیده می شود که مانند یک شارژر معمولی یا عمومی کار می کند.
مزیت شرکت
دو تکنولوژی اصلی
شارژر و منبع تغذیه با قدرت بالا و بهره وری بالا از ZVS / ZCS واصلاح همزمانتا 94 درصدکارایی بالا. MCU کنترل ولتاژ خروجی و جریان، اجازه می دهد تا تمامپارامترهای شارژکه برنامه ریزی بشه
BMS دارای دقت بالا است و ولتاژ سلول، جریان شارژ و تخلیه و دمای باتری را با استفاده از ADC 12 بیتی یا 16 بیتی اندازه گیری می کند.
شارژری BMS و شارژر با یکدیگر ارتباط برقرار می کنند و نیاز به قطع شارژ از طریق Open DCC یا رله را از بین می برند.زمان شارژوطول عمر باتری را افزایش می دهد، بدون نیاز به نصب DCC یا رله برای قطع شارژ زمانی که هر سلول به بالاترین ولتاژ خود برسد.
پروفایل شارژری
CHARGERY شرکتی است که تقریباً در بازار UAV (مدل RC، هواپیماهای بدون سرنشین بزرگ) و EV (بایک الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) منحصر به فرد است. ما شارژرهای AC با قدرت بالا و واحدهای BMS را همزمان توسعه داده ایم.
از سال 2006، ما بر روی توسعه شارژرهای قدرت بالا (تا 60A 3000W) تمرکز کرده ایم،شارژرهای تعادل(مدخل AC، مدخل DC، و مدخل دوگانه AC/DC) و واحدهای 800A BMS برای باتری های LiPo/LiFe/LiTO تا 24S.
شارژر های شارژر می توانند هر نوع باتری شیمیایی را شامل LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (اسید سرب، باتری VRLA) شارژ کنند.جریان شارژ,ولتاژ پایانیوجریان پایانیهمه می توانند برنامه ریزی شوند، و شارژرها دارای ضد جرقه وحفاظت از قطب معکوسهنگامی که باتری های ولتاژ بالا به شارژر یا اینورتر/شارژر متصل می شوند.
واحد های BMS شارژ می توانند تا 800A از شارژ وجریان تخلیه، با یک طراحی ویژهکانتاکتور DC(DCC) که شامل یک مدار سرک زدگی می شود.
