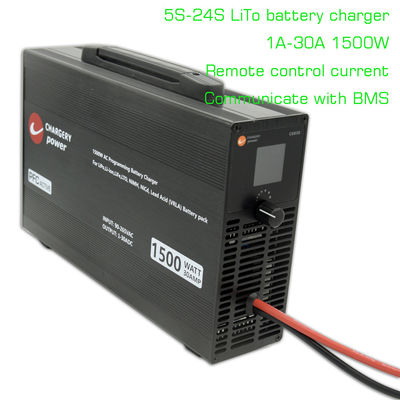

64.8V 24S LTO شارژر باتری 8S 12S 20S 24S LTO 1A تا 30A قابل تنظیم برای دوچرخه برقی موتورسیکلت برقی ، مناسب برای باتری های شیمیایی چندگانه به عنوان زیر.
| نوع باتری |
تعداد سلول ها |
ولتاژ خروجی/V |
شارژ ترمینال ولتاژ در هر سلول |
جریان شارژ |
جریان شارژ ترمینال/A |
حالت شارژ |
| دقیقه ای |
نوع |
مکس |
| لیپو |
4S-16S |
7 تا 68 |
2.75 |
4.2 |
4.25 |
1.0-30A |
۵ تا ۶۰ درصد |
پیش شارژ، CC/CV و نگهداری |
| لیتیوم یون |
4S-16S |
7 تا 68 |
2.5 |
4.1 |
4.15 |
| زندگی |
4S-18S |
7 تا 68 |
2 |
3.65 |
3.7 |
| لیتو |
5S-24S |
7 تا 68 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-27S |
7 تا 68 |
1.75 |
2.4 |
2.5 |
| |
|
|
- ولتاژ دلتا /mV |
|
|
|
| |
|
|
دقیقه ای |
نوع |
مکس |
|
|
|
| NiMH/NiCd |
ماشین |
7 تا 68 ولت |
100 |
300 |
1000 |
|
|
CC |

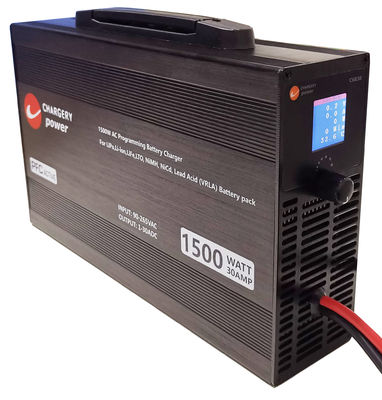

شارژر باتری C6830B یک راه حل شارژ قابل اعتماد و با کیفیت بالا است که به طور خاص برای سیستم های باتری در وسایل نقلیه الکتریکی طراحی شده است.با توانایی شارژ تا باتری های لیتیوم 16S در 30A و 1500W در AC90V ~ 265V، دارای اندازه فشرده ای از تنها 68 میلی متر است. فناوری های نوآورانه ای برای دستیابی به بهره وری تا 92٪ در حالی که دمای داخلی را در زیر 100 ° C حفظ می کند، استفاده شده است.ولتاژ شارژ و کالیبراسیون جریان اطمینان از دقت فرآیند شارژ، اطمینان از ایمنی باتری.
شارژر دارایحالت AUTOکه می تواند برای شارژ باتری استفاده شود.پارامترهای شارژتنظیم شده اند و شارژ AUTO فعال شده است، شارژر به طور خودکار باتری را با توجه به پارامترهای تنظیم شده شارژ می کند.این ویژگی به ویژه در هنگام شارژ مجدد یک باتری مفید استحالت AUTO مشابه بسیاری از شارژرهای سنتی موجود در بازار است.
ویژگی ها
- میکروپروسسر به طور هوشمندانه ولتاژ خروجی و جریان را کنترل می کند، که 100٪ قبل از تحویل برای دقت ولتاژ و جریان ± 1٪ کالیبر شده است.
- PFCهای فعال باعث کاهشجریان ورودی ACو مزاحمت کمتر، مطابق بامقررات کمیسیون اروپاشماره 278/2009 و نسخه 2 ستاره انرژی.0.
- عملکرد AC 90-265V در سراسر جهان نیاز به هر سوئیچر جایگزین را از بین می برد و عملکرد ایمن در سراسر جهان را تضمین می کند.
- شارژر همچنین دارای مصرف انرژی کم (کمتر از 1W) در حالت بیکار و حالت آماده است.
- ولتاژ خروجی از 10V تا 60V و جریان خروجی از 5A تا 30A قابل برنامه ریزی است.

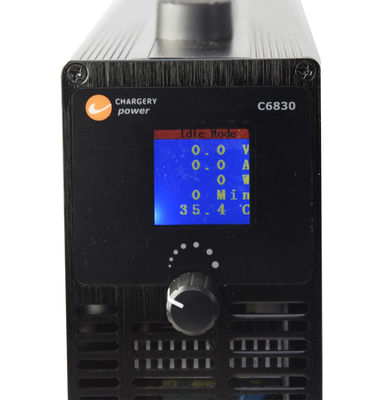

- LCD رنگی TFT ولتاژ خروجی، جریان، قدرت و دمای داخلی را در زمان واقعی نشان می دهد.
- شارژر دارای محافظت از جریان بیش از حد، ولتاژ بیش از حد، بار بیش از حد، درجه حرارت بیش از حد و مدار کوتاه برای افزایش ایمنی و قابلیت اطمینان است.

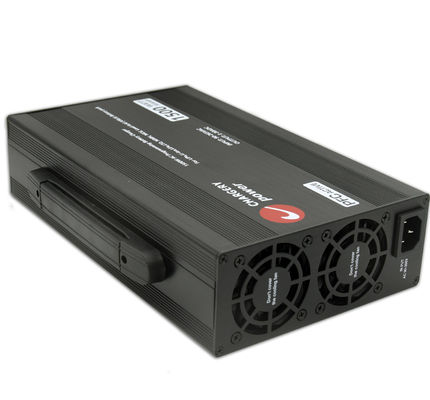

- دو تافن های خنک کننده هوشمندو سرعت را به صورت خودکار بر اساس دما تنظیم می کند.
- ZVS/ZCS واصلاح همزمانتا بالاترین کارایی را تضمین کنند.
دو مدل در دسترس است
| شرح عملکرد |
مدل |
| C6830A |
C6830B |
| 1.کنترل از راه دورجریان شارژ توسط دستگاه خارجی. |
√ |
|
| 2شروع به شارژ کردن به طور خودکار (شارژ اتوماتیکحالت) پس از اتصال به منبع AC و باتری به شارژر |
|
√ |
| 3.شارژ مجددوقتی ولتاژ باتری 5 تا 10 درصد کاهش پیدا می کند |
|
√ |
| 4.شارژ عادیحالت، نوع باتری تنظیم، تعداد سلول ها و تمام پارامترهای شارژ |
√ |
√ |
| 5.حالت منبع برق، 10-60V تنظیم، 5-30A تنظیم |
√ |
√ |
| 6.با BMS ارتباط برقرار کنشارژ جریان کنترل شده توسط BMS شارژ، جلوگیری از هر ولتاژ سلول از بیش از حد شارژ |
√ |
√ |
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220V |
| ولتاژ مجاز |
AC90 ~ 265V |
| فرکانس نامی |
50/60 هرتز |
| فرکانس مجاز |
۴۷ تا ۶۳ هرتز |
| حداکثر جریان RMS |
18A @90V، 7.5A @220V |
| کارایی |
94٪ در 65٪ بار و 220Vac ورودی |
| PFC فعال |
PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار |
| پارامتر خروجی |
ارزش |
| دقت ولتاژ |
±1% |
| دقت فعلی |
±1% |
| ولتاژ شارژ |
5S-24S LTO قابل تنظیم |
| جریان شارژ |
1-30A قابل تنظیم |
| قدرت |
حداکثر 1500 وات |
| ولتاژ موج |
150mV |
منحنی شارژ
برای حداکثر ایمنی باتری، قبل از شارژ، شارژر ولتاژ باتری را تشخیص می دهد و تایید می کند که با تنظیمات شما مطابقت دارد. اگر مطابقت نداشته باشد، شارژ را شروع نکنید،اگر بله اما باتری به شدت تخلیه شده است، بنابراین شارژر پیش شارژ آن، سپس شروع به شارژ در CC یا نه. از شارژ در CV، سپس شارژ متوقف به طور خودکار با توجه به تنظیمات فعلی پایان خود را، شما می توانید باتری را به هر سطح SOC شارژ،مثل 90٪ یا 95٪ با به سادگی تنظیم ولتاژ نهایی به سادگی. اگر شما تنظیم شارژ راه اندازی مجدد است بله، زمانی که ولتاژ باتری به 5 درصد از ولتاژ نهایی سقوط، راه اندازی مجدد به صورت خودکار شارژ.
درخواست
- درخواست در خانه
- باتری دوچرخه برق، موتورسیکلت برق
- باتری موتورسیکلت برق
- ماشین الکتریکی
- باتری وسایل نقلیه برق
- باتری UAV
- باتری درون
عملیات
براي استفاده از شارژر
- اولش رو به يه سوکت 110/220 ولت AC وصل کن.
- بعد، باتری را به شارژر وصل کنید و بررسی کنید که قطب درست است.
- چک کنخواندن ولتاژدر صفحه LCD و مطمئن شوید که آن را نزدیک به ولتاژ واقعی باتری است. اگر تفاوت بیش از 2V وجود دارد، لطفا اتصال باتری را دوباره بررسی کنید.
- برای انتخاب نوع باتری مناسب دکمه گرد را بچرخانید.
- و بعدشپارامترهای شارژ، از جمله تعداد سلول ها، جریان شارژجریان پایانی,ولتاژ پایانی، و غیره
- برای شروعفرآیند شارژ، دکمه ی دکمه را برای 3 ثانیه فشار دهید.
- در هر زمان در طول فرآیند شارژ، می توانید دکمه دکمه را دوباره فشار دهید تا شارژ را متوقف کنید.
- وقتی باتری به طور کامل شارژ شود، صفحه نمایش نشان می دهد "DONE" و بیپر برای 10 ثانیه صدا خواهد کرد.
حفاظت
| نوع حفاظت |
آستانه حفاظت/قیمت حداکثر، عملیات |
| حفاظت از ولتاژ بالا |
بیش از 2 ولت تنظیم، شارژ متوقف |
| تحت محافظت از ولتاژ |
در زیر تنظیم 2V پس از شارژ، شارژ نکنید |
| محافظت از بیش از حد |
بر روی 2A تنظیم کنید، شارژ را متوقف کنید |
| حفاظت از قدرت بیش از حد شارژ |
بیش از 1500 وات، شارژش رو متوقف کن |
| حفاظت از بیش از حد دما |
تنظیم بیش از حد، شارژ را متوقف کنید |
| حفاظت از مدار کوتاه |
مدار کوتاه روی خروجی برای 1 ثانیه |
| ضد جرقه - محافظت از ترمینال از آسیب دیده |
باتري رو به شارژر وصل کن، جرقه اي رخ نميداد |
| اتصال باتری در حالت عقب |
وقتي باتري به صورت عقب وصل بشه ولتاژش رو نشون نده، شارژش نکن
|
شارژر با BMS16T یا BMS16P که سیستم مدیریت باتری است مجهز است، می تواند ولتاژ هر سلول، ولتاژ باتری، شارژ و تخلیه جریان،دمای باتری و مقاومت هر سلول در باتری 8S تا 16S.
پلاگین های AC و کانکتورهای DC
پلاگین AC و کانکتورهای DC می توانند سفارشی شوند، در زیر اختیاری است، اگر شما الزامات ویژه ای نداشته باشید، ما شما را با کابل عمومی AC با پلاگین استاندارد AC مطابق با شما ارسال می کنیم.و کانکتور پیش فرض XT90 نر است، کانکتور زنانه XT90 شما را با هم حمل می کند، بنابراین شما می توانید کابل DC را برای مطابقت با کانکتور باتری خود گسترش دهید، طول کابل DC باید کمتر از 1 متر و حداقل 14AWG باشد.
بسته بندی
- واحد پایه شارژر: 1pcs
- کابل برق: 1 عدد
- اتصال XT-90 ماده: 1pcs
| مدل |
نوع باتری/ شمار سلول ها |
جریان شارژ |
حداکثر قدرت شارژ |
مناسب با BMS |
| C6050 |
5S-14S LiFe، و دیگران |
1-55A |
۳۰۰۰ وات |
BMS8T، 16T |
| C3060 |
1S-8S LiFe، و دیگران |
1-60A |
1500 وات |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe، و دیگران |
1-30A |
1500 وات |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe، و دیگران |
1- 25A |
1500 وات |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe، و دیگران |
1-40A در ورودی AC |
1500 وات |
جریان تعادل 1.2A یا 2A |
| 0.1-20A در ورودی DC |
1500 وات |
تخلیه در 0.1-40A 100W
|
سوالات عمومی
سوال1: ميتونم يه نمونه سفارش براي شارژر داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.
سوال 3: آیا شما محدودیت MOQ برای سفارش OEM دارید؟
A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال5: چطور سفارش شارژر را اجرا کنیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول شارژر چاپ شود؟
A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.
سوال ۸: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال ۹: چرا ولتاژ و جریان بر روی LCD دقیق نیست؟
ج: ولتاژ و جریان قبل از ارسال کالیبراسیون شده اند، در غیر این صورت شارژر کار نمی کند، پس لطفاً اتصال سیم خروجی را بررسی کنید، وقتی فاصله بین SMPS و دستگاه شما مشکل ساز است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی)طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان تاثیر می گذارد، به ویژه در 30A 1500W.
س10، چرا باتري من رو شارژ نميکني؟
ج: اگر ولتاژ باتری در صفحه LCD تحت تنظیم باشد، یا باتری بیش از حد تخلیه شده باشد، یا تعداد سلول ها اشتباه تنظیم شده باشد، یا اتصال باتری از دست رفته باشد، شارژر شارژ نمی شود.پس کنکشن باتری رو چک کن، اول تایید ولتاژ خواندن بر روی LCD نزدیک ولتاژ باتری واقعی است، اگر نه شارژر شارژ نمی شود، اگر بله، لطفا پارامترهای شارژ تنظیم و سپس شروع به شارژ.
س11، آیا شارژر می تواند با BMS های دیگر ارتباط برقرار کند؟
ج: بله، یک پورت کنترل بر روی شارژر وجود دارد، برای جزئیات لطفا با ما تماس بگیرید.
سوال12: چگونه از بیش از حد شارژ شدن سلول در طول شارژ جلوگیری کنیم؟
A1: با BMS مجهز است، BMS شارژ را با قطع مدار شارژ، مانند قطع DCC، رله، SSR قطع می کند.
A2: با شارژر BMS، BMS کنترل شارژ جریان به صفر. بار دیگر شارژ را قطع نکنید، و ذخیره DCC، رله، SSR، هر سوئیچر.
سوال13: آیا شارژر می تواند بدون BMS به تنهایی کار کند؟
پاسخ: بله، اما شاید باتری اش بیش از حد شارژ شده باشد.
س14: آیا شارژر می تواند ولتاژ هر سلول را کنترل کند؟
ج: نه، شارژر ولتاژ کل باتری و جریان شارژ را کنترل می کند، نمی تواند ولتاژ هر سلول را کنترل کند، بنابراین با استفاده از BMS یا دیگر صفحه محافظت، باتری در طول شارژ خطرناک است.
Q15. آیا شارژر می تواند توسط دستگاه خارجی کنترل شود؟
جواب: بله، دستگاه خارجی می تواند کنترل شارژ جریان حتی قطع شارژ. آن را فقط برای نسخه A است.
Q16آیا شارژر با قابلیت پلگ و پلی سازگار است؟
پاسخ: بله، اگر شما " شارژ خودکار " را در هنگام شارژ و شارژ بیش از 1 دقیقه تنظیم کنید، شارژر تنظیمات را به یاد می آورد.با استفاده از تنظیمات قبلی به طور خودکار شارژ خواهد شداین حالت به عنوان حالت شارژ AUTO نامیده می شود که مانند یک شارژر معمولی یا عمومی کار می کند.
مزیت شرکت
دو تکنولوژی اصلی
شارژر و منبع تغذیه با قدرت بالا و بهره وری بالا از ZVS / ZCS واصلاح همزمانتا 94 درصدکارایی بالا. MCU کنترل ولتاژ خروجی و جریان، اجازه می دهد تا تمامپارامترهای شارژکه برنامه ریزی بشه
BMS دارای دقت بالا است و ولتاژ سلول، جریان شارژ و تخلیه و دمای باتری را با استفاده از ADC 12 بیتی یا 16 بیتی اندازه گیری می کند.
شارژری BMS و شارژر با یکدیگر ارتباط برقرار می کنند و نیاز به قطع شارژ از طریق Open DCC یا رله را از بین می برند.زمان شارژوطول عمر باتری را افزایش می دهد، بدون نیاز به نصب DCC یا رله برای قطع شارژ زمانی که هر سلول به بالاترین ولتاژ خود برسد.
پروفایل شارژری
CHARGERY شرکتی است که تقریباً در بازار UAV (مدل RC، هواپیماهای بدون سرنشین بزرگ) و EV (بایک الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) منحصر به فرد است. ما شارژرهای AC با قدرت بالا و واحدهای BMS را همزمان توسعه داده ایم.
از سال 2006، ما بر روی توسعه شارژرهای قدرت بالا (تا 60A 3000W) تمرکز کرده ایم،شارژرهای تعادل(مدخل AC، مدخل DC، و مدخل دوگانه AC/DC) و واحدهای 800A BMS برای باتری های LiPo/LiFe/LiTO تا 24S.
شارژر های شارژر می توانند هر نوع باتری شیمیایی را شامل LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (اسید سرب، باتری VRLA) شارژ کنند.جریان شارژ,ولتاژ پایانیوجریان پایانیهمه می توانند برنامه ریزی شوند، و شارژرها دارای ضد جرقه وحفاظت از قطب معکوسهنگامی که باتری های ولتاژ بالا به شارژر یا اینورتر/شارژر متصل می شوند.
واحد های BMS شارژ می توانند تا 800A از شارژ وجریان تخلیه، با یک طراحی ویژهکانتاکتور DC(DCC) که شامل یک مدار سرک زدگی می شود.
