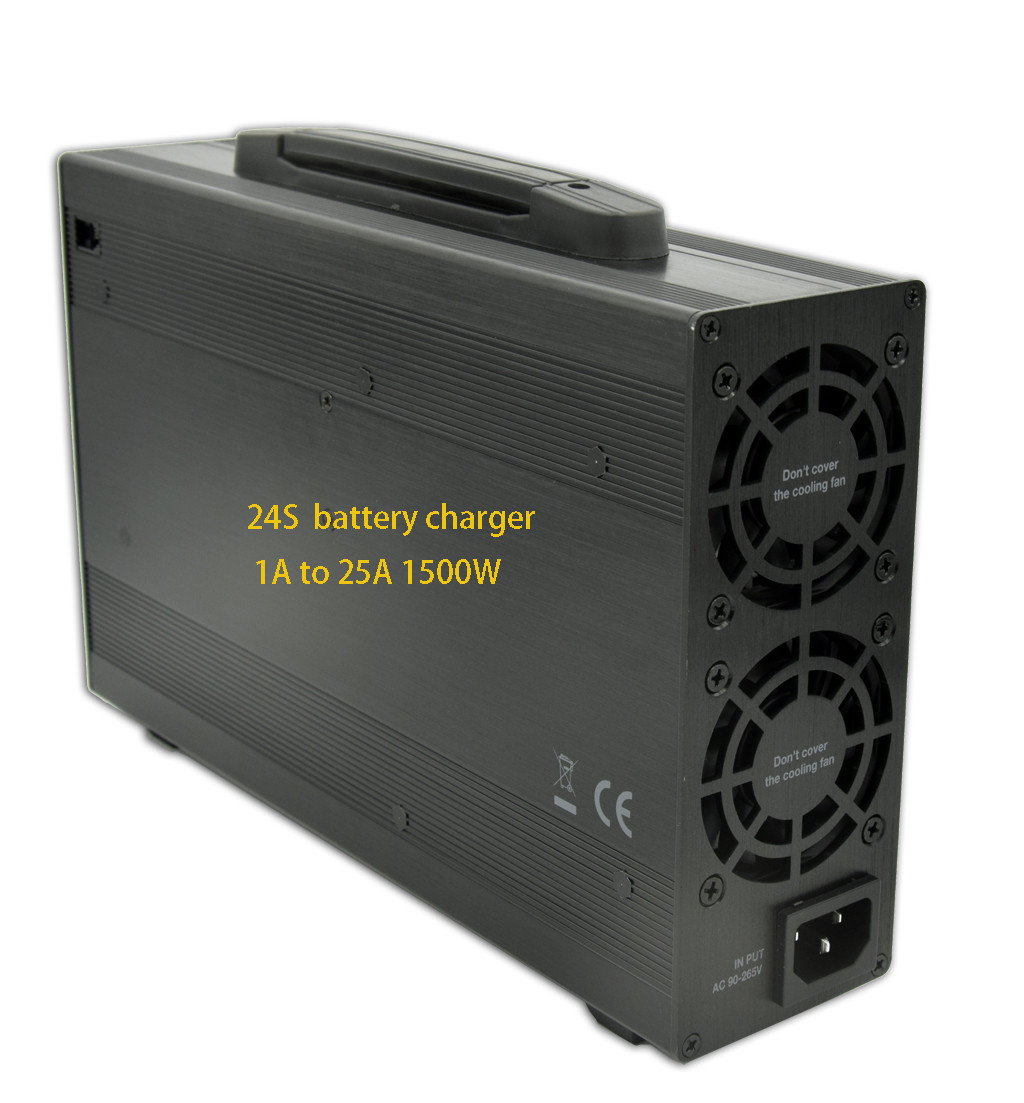

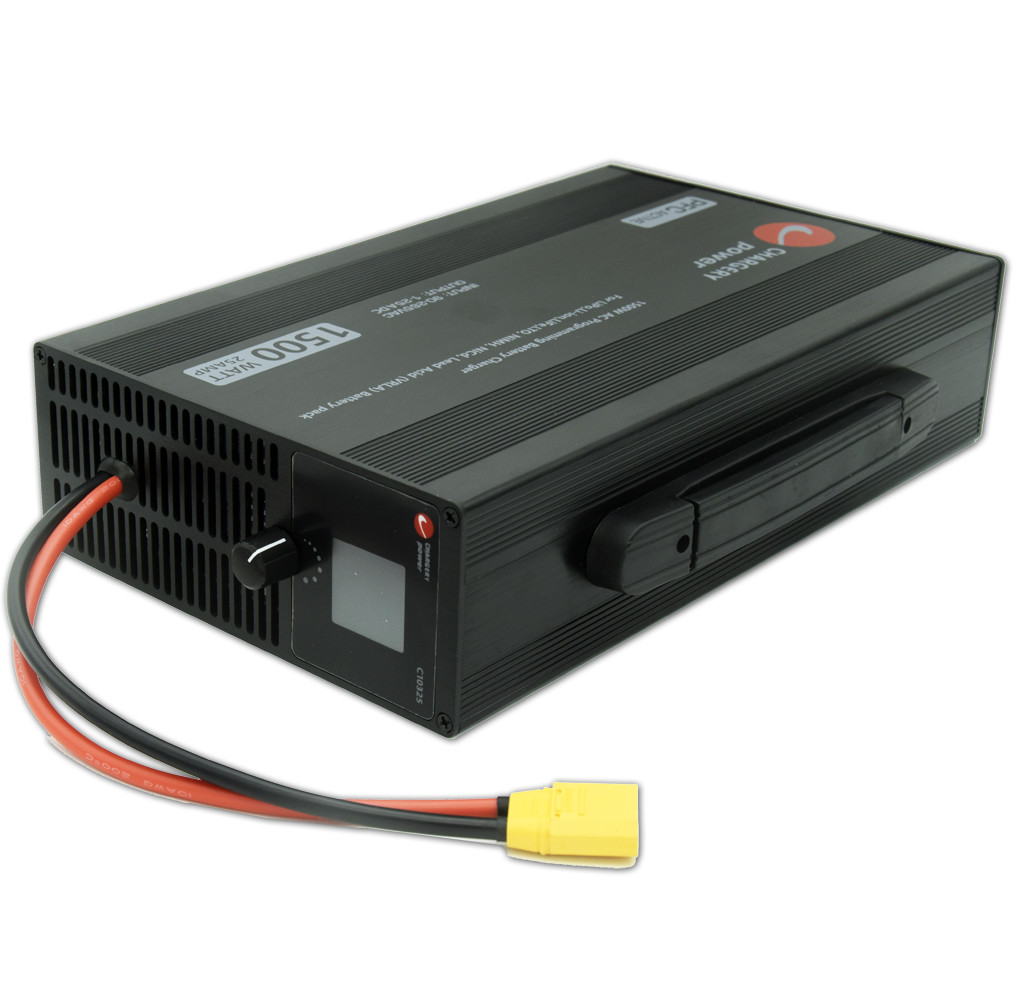

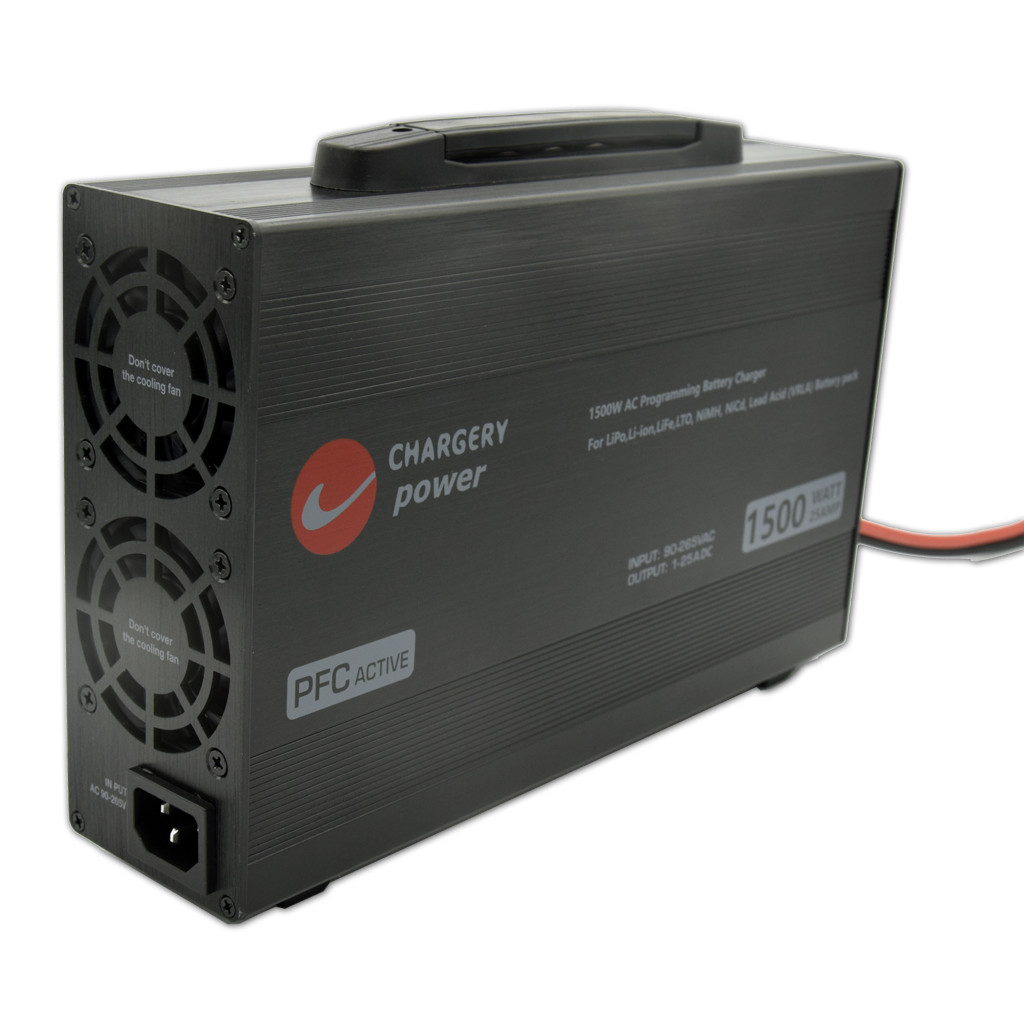

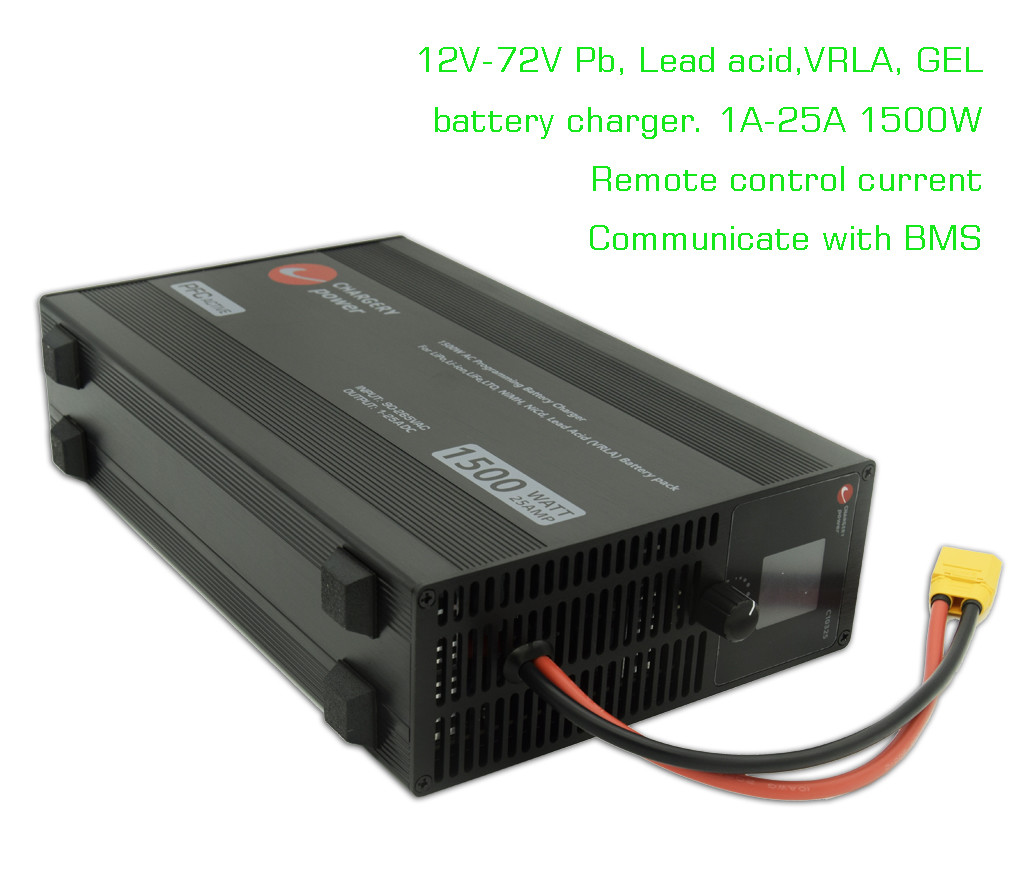

84.6V 1500W ولتاژ قابل تنظیم شارژر باتری C10325 12V 24V 36V 72V Pb, Lead Acid, VRLA, GEL 1A-25A،مناسب برای ضرب باتری شیمی به شرح زیر.
| نوع باتری |
تعداد سلول |
ولتاژ خروجی/V |
ولتاژ شارژ ترمینال در هر سلول |
جریان شارژ |
جریان شارژ ترمینال/A |
حالت شارژ |
| حداقل |
تایپ کنید |
حداکثر |
| لیپو |
4S-24S |
10-102 |
2.75 |
4.2 |
4.25 |
1.0-25A |
5-60٪ |
پیش شارژ، CC/CV و نگهداری |
| لیتیوم یون |
4S-24S |
10-102 |
2.5 |
4.1 |
4.15 |
| زندگی |
5S-28S |
10-102 |
2 |
3.65 |
3.7 |
| LiTo |
7S-36S |
10-102 |
1.5 |
2.7 |
2.7 |
| سرب |
6S-41S |
10-102 |
1.75 |
2.4 |
2.5 |
| |
|
|
- ولتاژ دلتا / mV |
|
|
|
| |
|
|
حداقل |
نوع |
حداکثر |
|
|
|
| NiMH / NiCd |
خودکار |
10-102 |
100 |
300 |
1000 |
|
|
CC |
شارژر باتری C10325 یک راه حل شارژ قابل اعتماد و با کیفیت است که به طور خاص برای سیستم های باتری در خودروهای الکتریکی طراحی شده است. با قابلیت شارژ تا 24S باتری لیتیومی در 25A و 1500W در AC90V~265V، اندازه جمع و جور آن تنها 68 میلی متر است. فن آوری های نوآورانه برای دستیابی به راندمان تا 92٪ در حالی که دمای داخلی زیر 100 درجه سانتیگراد حفظ می شود، گنجانده شده است. علاوه بر این، ولتاژ شارژ و کالیبراسیون جریان، دقت فرآیند شارژ را تضمین می کند و ایمنی باتری را تضمین می کند.
C10325 نه تنها یک واحد شارژر بلکه یک SMPS است که می تواند در سه حالت کار کند. در مرحله اول، می تواند باتری را در حالت شارژ عادی شارژ کند. این نیاز به انتخاب نوع باتری، تنظیم تعداد سلول،جریان شارژ،جریان پایانی،ولتاژ پایانیدر هر سلول، و هر بار پارامترهای دیگر.
ثانیاً شارژر دارای یکحالت AUTOکه به طور خودکار باتری را بر اساس پارامترهای از پیش تعیین شده شارژ می کند. این حالت به ویژه در هنگام شارژ مکرر یک باتری مفید است و مشابه بسیاری از شارژرهای سنتی موجود در بازار است.
ثالثاً، شارژر می تواند به عنوان یک منبع تغذیه (PSU، SMPS) عمل کند. با این حال، برای انجام این کار، ولتاژ خروجی و حداکثر جریان خروجی باید تنظیم شود.
توجه به این نکته ضروری است که تلاش برای شارژ باتری در حالت منبع تغذیه ایمن نیست و شارژ خودکار نباید متوقف شود.
ویژگی ها
- کنترل هوشمند ولتاژ و جریان خروجی توسط ریزپردازنده، کالیبراسیون 100% قبل از تحویل
- ± 1% دقت ولتاژ و جریان
- PFC فعال
- عملکرد جهانی AC 90-265 ولت: نیازی به تعویض کننده جایگزین ندارد، عملکرد ایمن در سراسر جهان.
- مصرف برق کم (کمتر از 1 وات) در حالت بیکار و حالت آماده به کار

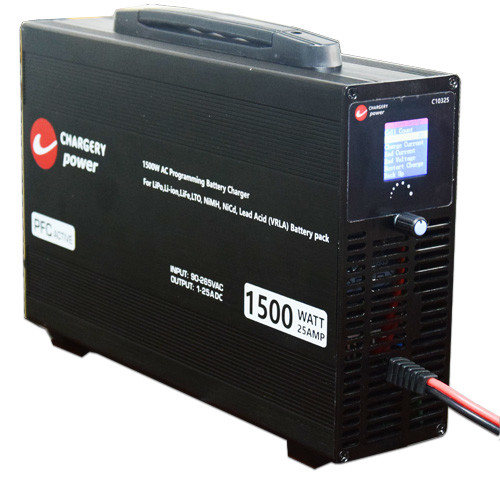

- نمایشگر LCD رنگی TFT خروجی ولتاژ، جریان، توان و دمای داخلی به موقع.
- حفاظت از اتصال کوتاه در خروجی، ایمن تر و قابل اطمینان تر.
- 2 فن خنک کننده هوشمند روشن شده و سرعت را به طور خودکار بر اساس دما تنظیم می کند
- ZVS/ZCS و تصحیح همزمان بالاترین کارایی را تضمین می کنند.
- تایید شده توسط CE
.
دو مدل موجود است
| شرح عملکرد |
مدل |
| C10325A |
C10325B |
| 1.کنترل از راه دورجریان شارژ توسط دستگاه خارجی |
√ |
|
| 2. شروع به شارژ خودکار (شارژ خودکارحالت) پس از اتصال به منبع AC و باتری به شارژر |
|
√ |
| 3.شارژ را دوباره راه اندازی کنیدهنگامی که ولتاژ باتری 5-10٪ کاهش می یابد |
|
√ |
| 4.شارژ معمولیحالت، نوع باتری راه اندازی، تعداد سلول و تمام پارامترهای شارژ |
√ |
√ |
| 5.حالت منبع تغذیه10-102V قابل تنظیم، 1-25A قابل تنظیم |
√ |
√ |
| 6.ارتباط با BMS،جریان شارژ که توسط Chargery BMS کنترل می شود، از شارژ بیش از حد ولتاژ سلول جلوگیری می کند |
√ |
√ |
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220 ولت |
| ولتاژ مجاز |
AC90 ~ 265 ولت |
| فرکانس رتبه بندی شده |
50/60 هرتز |
| فرکانس مجاز |
47 ~ 63 هرتز |
| حداکثر جریان RMS |
18A @90V، 7.5A @220V |
| کارایی |
92% در 65% بار و ورودی 220Vac |
| PFC فعال |
PF> 0.99 در 90VAC و 100% بار. PF> 0.97 در 220VAC و 100% بار |
| پارامتر خروجی |
ارزش |
| محدوده ولتاژ به عنوان SMPS |
10 ~ 102 ولت برنامه ریزی شده است |
| دقت ولتاژ |
± 1% |
| محدوده فعلی به عنوان SMPS |
1 تا 25 آمپر برنامه ریزی شده است |
| دقت فعلی |
± 1% |
| ولتاژ شارژ |
10-102 ولت قابل تنظیم |
| جریان شارژ |
1-25A قابل تنظیم |
| قدرت |
حداکثر 1500 وات |
| ولتاژ ریپل |
200 میلی ولت |
برنامه
- برنامه خانگی
- دوچرخه الکترونیکی، باتری موتور سیکلت الکترونیکی
- باتری موتور سیکلت الکترونیکی
- باتری ماشین الکترونیکی
- باتری وسیله نقلیه الکترونیکی
- باتری پهپاد
- باتری پهپاد
عملیات
- شارژر را به سوکت AC 110/220 ولت وصل کنید
- باتری را به شارژر وصل کنید، قطبیت اتصال را درست تأیید کنید.
- خواندن ولتاژ را در LCD بررسی کنید، تأیید کنید که نزدیک به ولتاژ واقعی باتری است، اگر اختلاف بیش از 2 ولت است، لطفاً اتصال باتری را بررسی کنید.
- دستگیره را بچرخانید، نوع باتری را انتخاب کنید.
- پارامترهای شارژ را تنظیم کنید، از جمله تعداد سلول، جریان شارژ، جریان پایان، ولتاژ پایان و غیره.
- دکمه دستگیره را به مدت 3 ثانیه فشار دهید، شارژ شروع به شارژ کنید،
- در هر زمان، دکمه دستگیره را دوباره فشار دهید، شارژ را متوقف کنید.
- پس از شارژ کامل، DONE نمایش داده می شود و صدای بیپر به مدت 10 ثانیه پخش می شود.
حفاظت
| نوع حفاظت |
آستانه حفاظت/حداکثر ارزش، عملیات |
| حفاظت از ولتاژ بیش از حد |
تنظیم بیش از 2 ولت، شارژ را متوقف کنید |
| تحت حفاظت ولتاژ |
تحت تنظیم 2 ولت پس از شارژ اولیه، شارژ نکنید |
| حفاظت بیش از جریان |
تنظیم بیش از 2A، شارژ را متوقف کنید |
| حفاظت از شارژ بیش از حد |
بیش از 1500 وات، شارژ را متوقف کنید |
| محافظت در برابر دما |
بیش از تنظیم، شارژ را متوقف کنید |
| حفاظت از اتصال کوتاه |
اتصال کوتاه در خروجی به مدت 1 ثانیه |
| ضد جرقه - از ترمینال در برابر آسیب محافظت کنید |
باتری را به شارژر وصل کنید، جرقه ای ایجاد نمی شود |
| اتصال باتری به صورت معکوس |
وقتی باتری به صورت معکوس وصل می شود. ولتاژ را نشان ندهید، شارژ نکنید،
|
بسته
- واحد پایه شارژر: 1 عدد
- کابل برق: 1 عدد
- کانکتور زن XT-90: 1 عدد
| مدل |
نوع باتری/تعداد سلول |
جریان شارژ |
حداکثر توان شارژ |
متناسب با BMS |
| C6050 |
5S-14S LiFe و دیگران |
1-55A |
3000 وات |
BMS8T، 16T |
| C3060 |
1S-8S LiFe و دیگران |
1-60A |
1500 وات |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe و دیگران |
1-30A |
1500 وات |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe و دیگران |
1-25A |
1500 وات |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe و دیگران |
1-40A در ورودی AC |
1500 وات |
جریان تعادل 1.2A یا 2A |
| 0.1-20A در ورودی DC |
1500 وات |
تخلیه در 0.1-40A 100W
|
سوالات متداول
Q1. آیا می توانم یک سفارش نمونه برای شارژر داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
Q2. در مورد زمان پیشروی چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5 -10 روز کاری برای تولید انبوه.
Q3. آیا محدودیت MOQ برای سفارش OEM دارید؟
پاسخ: MOQ کم، 1 عدد برای بررسی نمونه در دسترس است.
Q4. چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT. 3-5 روز طول می کشد تا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5. چگونه می توان سفارش شارژر را ادامه داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیاز شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً شما نمونه ها و مکان های واریز را برای سفارش رسمی تأیید می کنید.
چهارم ما ترتیب تولید را می دهیم.
Q6. آیا چاپ آرم روی محصول شارژر مشکلی ندارد؟
ج: بله. لطفا قبل از تولید ما به طور رسمی به ما اطلاع دهید.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 2 سال گارانتی برای محصولات خود ارائه می دهیم.
Q8. چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
در مرحله دوم، در طول دوره تضمین، ما چراغ های جدید را با سفارش جدید برای مقدار کم ارسال خواهیم کرد. برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل از جمله فراخوان مجدد را با توجه به وضعیت واقعی مورد بحث قرار دهیم.
Q9. چرا خواندن ولتاژ و جریان در LCD دقیق نیست؟
پاسخ: ولتاژ و جریان قبل از ارسال کالیبره می شوند، در غیر این صورت شارژر کار نمی کند، بنابراین لطفاً اتصال سیم خروجی را بررسی کنید، هنگامی که فاصله بین SMPS و دستگاه شما مشکل دارد، لطفاً کابل AC را طولانی کنید نه کابل DC (کابل خروجی) را طولانی کنید. . طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان به ویژه در 30A 1500W تأثیر می گذارد.
Q10. چرا باتری من را شارژ نمی کنم؟
پاسخ: اگر ولتاژ باتری در LCD در حال تنظیم است، یا باتری بیش از حد تخلیه شده است، یا تنظیم تعداد سلول اشتباه است، یا اتصال باتری قطع می شود، شارژر شارژ نمی شود. بنابراین اتصال باتری را بررسی کنید، ابتدا تأیید کنید که خواندن ولتاژ در LCD نزدیک به ولتاژ واقعی باتری است، اگر شارژر شارژ نمی شود، اگر بله، لطفاً پارامترهای شارژ را تنظیم کنید و سپس شروع به شارژ کنید.
Q11. آیا شارژر می تواند با BMS برند دیگر ارتباط برقرار کند؟
پاسخ: بله، یک پورت کنترل روی شارژر وجود دارد، برای جزئیات لطفا با ما تماس بگیرید.
Q12. چگونه از شارژ بیش از حد سلول در هنگام شارژ جلوگیری کنیم؟
A1: متناسب با BMS، BMS با قطع مدار شارژ، مانند قطع DCC، رله، SSR، شارژ را قطع می کند. تعویض کننده باتری.
A2: مناسب با Chargery BMS، BMS کنترل جریان شارژ تا صفر. شارژ را به طور مکرر قطع نکنید و DCC، رله، SSR، و هر سوئیچر را ذخیره کنید.
Q13. آیا شارژر به تنهایی بدون BMS کار می کند؟
پاسخ: بله، اما ممکن است باتری بیش از حد شارژ شده باشد.
Q14. آیا شارژر می تواند ولتاژ هر سلول را کنترل کند؟
پاسخ: نه، شارژر ولتاژ کل باتری و جریان شارژ را کنترل می کند، نمی تواند ولتاژ هر سلول را نظارت کند، بنابراین بدون BMS یا سایر بردهای حفاظتی، باتری در هنگام شارژ ناامن است.
Q15. آیا شارژر با دستگاه خارجی قابل کنترل است؟
پاسخ: بله، دستگاه خارجی می تواند جریان شارژ را کنترل کند، حتی شارژ را قطع کند. این فقط برای نسخه A است.
Q16.آیا شارژر با قابلیت Plug and Play سازگار است؟
پاسخ: بله، اگر در حین شارژ، «شارژ خودکار» را روی ON قرار دهید و بیش از ۱ دقیقه شارژ کنید، شارژر تنظیمات را به خاطر می‌سپارد. دفعه بعد که باتری را به شارژر وصل می کنید، با استفاده از تنظیمات قبلی به طور خودکار شارژ می شود. این حالت حالت شارژ خودکار نام دارد که مانند شارژر معمولی یا عمومی عمل می کند.
مزیت شرکت
تکنولوژی دو هسته ای
شارژر و منبع تغذیه با قدرت بالا و راندمان بالا از ZVS/ZCS واصلاح همزمانبرای رسیدن به 94٪راندمان بالا. MCU ولتاژ و جریان خروجی را کنترل می کند و به همه اجازه می دهدپارامترهای شارژبرنامه ریزی شود
BMS دقت بالایی دارد و ولتاژ سلول، جریان شارژ و دشارژ و دمای باتری را با استفاده از ADC 12 بیتی یا 16 بیتی اندازه گیری می کند.
شارژر BMS و شارژر با یکدیگر ارتباط برقرار می کنند و نیاز به قطع شارژ از طریق Open DCC یا رله را از بین می برند. این ویژگی ذخیره می کندزمان شارژوعمر باتری را افزایش می دهدبدون نیاز به نصب DCC یا رله برای قطع شارژ زمانی که هر سلولی به بالاترین ولتاژ خود می رسد.
مشخصات شارژ
CHARGERY شرکتی است که تقریباً در بازار پهپاد (مدل RC، پهپادهای بزرگ) و EV (دوچرخه الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) منحصر به فرد است. ما شارژرهای AC با توان بالا و واحدهای BMS را به طور همزمان توسعه داده ایم.
از سال 2006، ما بر روی توسعه شارژرهای پرقدرت (تا 60A 3000W) متمرکز شده ایم.شارژرهای تعادل(ورودی AC، ورودی DC، و ورودی دوگانه AC/DC)، و واحدهای BMS 800A برای باتری‌های 24S LiPo/LiFe/LiTO.
شارژرهای شارژر می توانند هر نوع باتری شیمیایی از جمله LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (سرب اسید، باتری VRLA) را شارژ کنند. تعداد سلول ها،جریان شارژ،ولتاژ پایانی، وجریان پایانیهمه قابل برنامه ریزی هستند و شارژرها دارای ویژگی ضد جرقه وحفاظت از قطبیت معکوسهنگامی که باتری های ولتاژ بالا به شارژر یا اینورتر/لودر متصل می شوند.
واحدهای شارژر BMS می توانند تا 800 آمپر شارژ وجریان تخلیه، با طراحی خاصکنتاکتور DC(DCC) که شامل یک مدار سرکوب کننده نوسان است.
