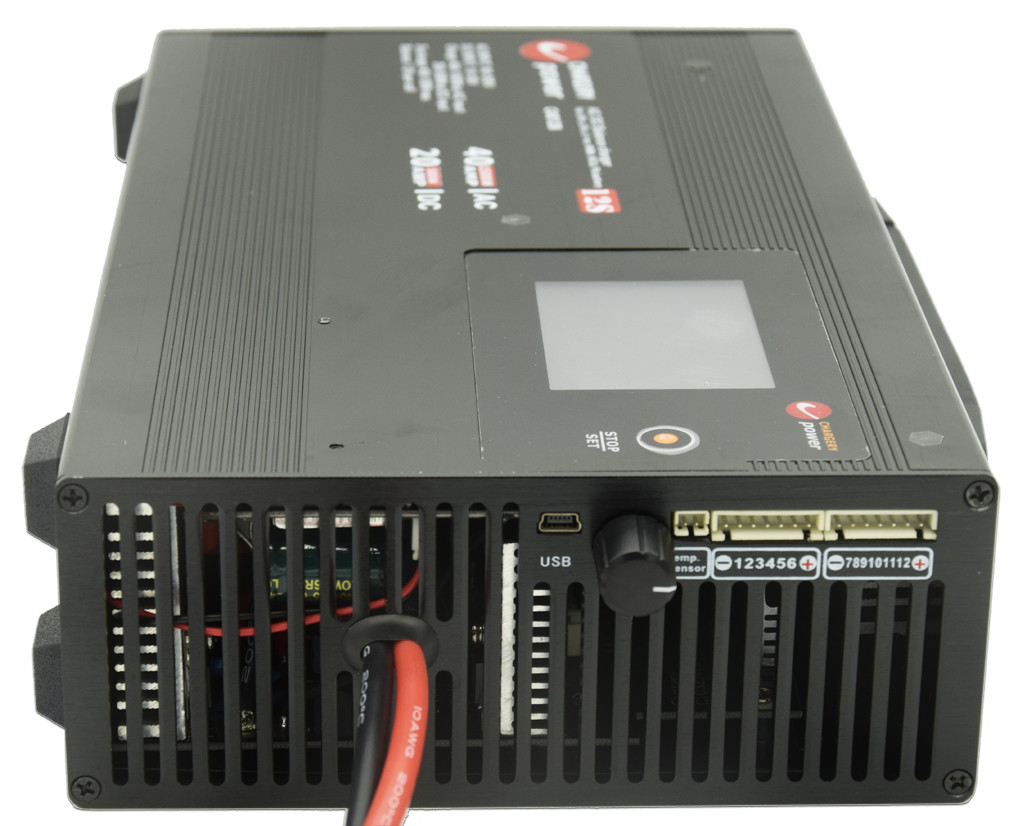

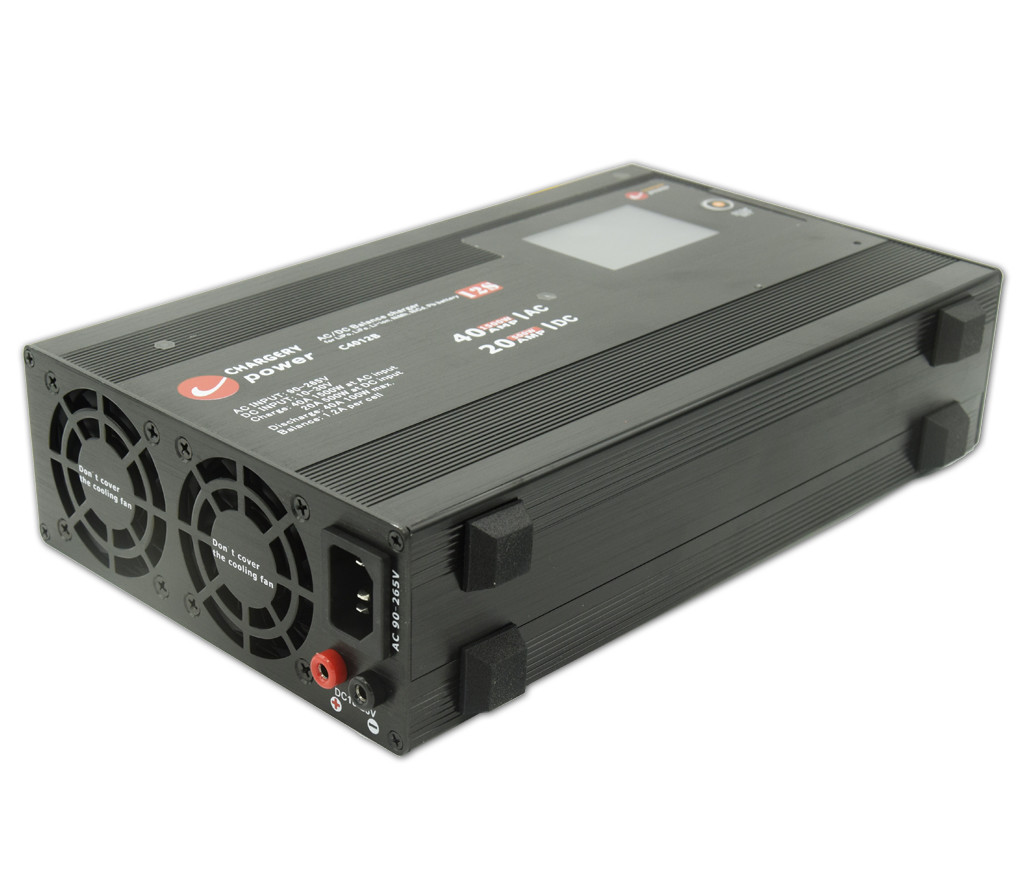

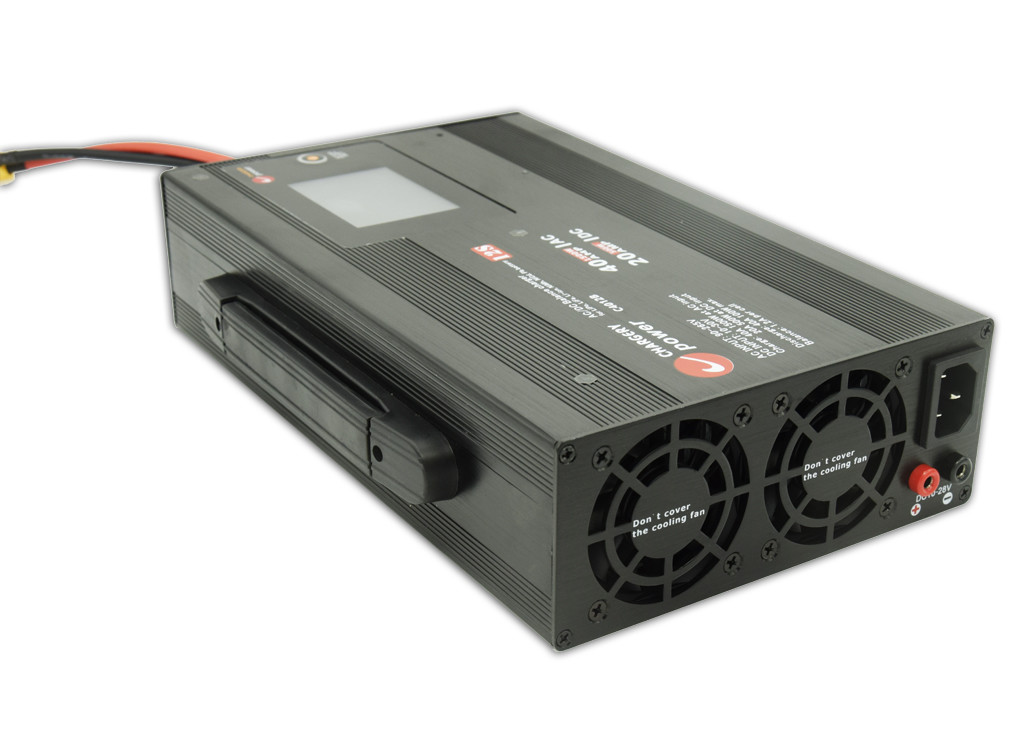

12S 40A 1500W باتری قابل تنظیم Lipo LiFe AC DC توازن شارژر تخلیه کننده OEM

12S 1500W قابل تنظیم LiFe LiPo باتری تعادل شارژر تخلیه کننده تست کننده مقاومت متر4S 6S 8S 12S 40A

مناسب برای باتری های شیمیایی چندگانه به صورت زیر.

در "C4012B"،Cیعنی شارژرببه معنی توازن دهنده، 40 به معنی 40A حداکثر 40A جریان شارژ، 12 به معنای حداکثر 12 سلول در سری است.

C4012B نه تنها یک واحد شارژ، تخلیه، تعادل، SMPS (PSU، منبع برق) است، بلکه یکتست کننده مقاومت باتری

علاوه بر این C4012B می تواند به عنوان یک باتری کار کنداندازه گیری مقاومت. کاربر می تواند دکمه Knob را برای 2 ثانیه بر روی رابط اصلی فشار دهد بدون اینکه برنامه ای برای دریافت مقاومت سلول و باتری کار کند. در طول شارژ و تخلیه،واحد به طور خودکار مقاومت داخلی هر سلول را اندازه گیری می کند..

این دستگاه یک ابزار جمع و جور، دقیق، قابل اعتماد و قدرتمند است که قادر به آزمایش مقاومت باتری است. می تواند مقاومت باتری های لیتیوم 1S تا 12S را در طول شارژ، تخلیه،یا وقتی که به تنهایی استفاده می شودصفحه نمایش LCD تمام مقاومت سلول ها و همچنین مجموع و تفاوت مقاومت سلول ها را نشان می دهد.

با تجزیه و تحلیل اینداده های مقاومت، دستگاه می تواند تفاوت در عملکرد سلول را شناسایی کند که می تواند به تعیینکل عمر باتریو زمان تخلیه. به طور معمول، بزرگترینسلول مقاومتعملکرد کلی باتری را تعیین خواهد کرد.

این دستگاه بسیار قابل خواندن است و صفحه نمایش LCD اطلاعات روشن و آسان برای درک در مورد مقاومت باتری را ارائه می دهد.اندازه کوچک آن باعث می شود که حمل و استفاده از آن در محیط های مختلف آسان باشد، در حالی که دقت و قابلیت اطمینان آن تضمین می کند که شما می توانید به نتایج ارائه شده اعتماد کنید.

به طور کلی، این دستگاه یک ابزار ضروری برای هر کسی است که نیاز به ارزیابی عملکرد باتری های لیتیوم دارد.توانایی آن برای اندازه گیری مقاومت به طور دقیق و قابل اعتماد آن را به یک انتخاب ایده آل برای طیف گسترده ای از برنامه های کاربردی تبدیل می کند.

C4012B بدون در نظر گرفتن اینکه به یک ورودی AC یا DC متصل است ، حالت های عملیاتی مشابهی را ارائه می دهد ، و این باعث می شود که آن را یک واحد متنوع تر از آنهایی که فقط از ورودی AC یا DC پشتیبانی می کنند ، باشد.

هنگامی که به یک ورودی DC 10-30V متصل می شود ، C4012B می تواند هر بسته باتری لیتیوم را با 20A و 500W شارژ و متعادل کند. این کار مشابه شارژرهای تعادل DC-DC است ، اما با هزینه کمتری.

شارژر Chargery C4012B مجهز به فناوری پیشرفته Synchronous buck-boost DC / DC converter است که منجر به یک مدار تبدیل قدرت با قدرت بالا، جریان بالا و عملکرد بالا می شود.

صفحه نمایش LCD TFT شارژر اطلاعات زیادی از جمله جریان، ولتاژ، قدرت، ظرفیت، زمان،وضعیت کاری، درجه حرارت، و بیشتر.ارتقاء برنامه نرم افزاراز طریق پورت USB

با عملکرد جهانی AC 90-265V، شارژر نیاز به هر سوئیچر جایگزین را از بین می برد و عملکرد ایمن و قابل اعتماد در سراسر جهان را تضمین می کند.مصرف برق شارژر کمتر از 1W است زمانی که هیچ برنامه ای در حالت ورودی AC انجام نمی شود.

شارژربهره وری تبدیلتا 94٪ در حالت ورودی AC و 96٪ در حالت ورودی DC است.فن های خنک کننده هوشمندکه به طور خودکار بر اساس دما روشن می شوند و از ZVS/ZCS استفاده می کنند واصلاح همزمانبرای حداکثر کارایی

بلوک

حفاظت

علاوه بر محافظت از خود در برابر آسیب، شارژر باحفاظت ایمنی بهینهدر نظر داشته باشید، که دارای چندین تضمین مهم است، از جمله

• حفاظت قطب معکوس در هر دو ورودی و خروجی
• حفاظت ضد جرقه در ورودی و خروجی
• محافظت در برابراتصال باتری اشتباه,زمان شارژ بیش از حدظرفیت شارژ بیش از حد و دمای باتری
• و همچنین محافظت از بیش از حد در طول شارژ، تخلیه و تعادل.
• همچنین دارای محافظت از اتصال کوتاه در خروجی است، که آن را امن تر و قابل اعتماد ترمحلول شارژ.

گواهینامه

شارژر توسط CE تایید شده و مطابق بادستورالعمل EMC۲۰۱۴/۳۰/EU

• EN 55032:2015,
• استاندارد EN 55024:2010+A1:2015,
• استاندارد EN 61000-3-2:2014,
• استاندارد EN 61000-3-3:2013، ودستورالعمل LVD2014/35/EU،
• EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013.

ورودی AC

1. ولتاژ نامی: AC110 / 220V
2. ولتاژ مجاز: AC90 ~ 265V
3. فرکانس مشخصه :50/60 هرتز
4. فرکانس مجاز: 47 تا 63 هرتز
5. حداکثر جریان: 18A @ 90V، 7.5A @ 220V
6. کارایی: 94 درصد با 65 درصد بار و 220 ولت
7. PFC فعال: PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار

ورودی DC

1. ولتاژ نامی: DC 10-30V، حداکثر 35V.
2. جریان نامی: حداکثر 25A

عملیات

1. شارژر را به سوکت AC یا سوکت DC متصل کنید
2. وصل کنتاکتور تعادل باتری به شارژر
3. سیم شارژ باتری را به شارژر متصل کنید
4. نوع باتری را انتخاب کنید.
5. انتخاب حالت کار (برنامه کار)
6. تنظیم پارامترهای عملیاتی
7. شروع به عمل کنيد

راهنما

راهنماي محصول C4012B V1.30

ویدیو

روش زیر شارژ باتری 12S LTO با شارژر است.

لطفاً ویدیوی شارژ رو تماشا کنید

بسته بندی

• واحد شارژ: 1pcs
• کابل برق برای DC: 1pcs، سیم AWG14، طول 600mm با اتصال 4mm طلا مرد
• کابل برق برای AC: 1pcs، سیم AWG14، طول 1500mm
• خط داده USB: 1pcs
• سیم حسگر دما: 1pcs
• سیم آداپتور: 2pcs، شارژر را به تخته آداپتور متصل کنید
• کارت آداپتور: 2 عدد
• XT-90 کنتاکتور زنانه: 1 عدد

نمودار اتصال

نمودار اتصال باتری 2 6S

تنظیمات شارژ

اندازه گیری مقاومت داخلی سلول

رابط اصلی

آداپتور برد برای بسته باتری های مختلف

درخواست

• درخواست در خانه
• شارژر باتری دوچرخه برق، اسکوتر برق
• شارژر باتری موتورسیکلت برق
• شارژر باتری درون
• شارژر باتری هواپیماهای بدون سرنشین;
• شارژر باتری بدون سرنشین
• سیستم PEV
• سیستم BMS
• تست کننده باتری

شارژر ما دارای طیف گسترده ای از کاربردهای، از جمله شارژ باتری های لیتیوم فوسفات آهن، باتری های لیتیوم یون، باتری های لیتیوم پلیمر (LiPO و LiFe) ، LTO و LiTo باتری،باتری های NCM و LFPاین شارژر برای استفاده در دستگاه ها و تجهیزات مختلف، از جمله اما محدود به ابزار برق، دوچرخه های الکتریکی،موتورسیکلت های الکتریکی، جارو برقی، AGV های برقی، اسکوترهای برقی، قایق های برقی، ماشین های تعادل، AGV ها، کامیون های فورک فاکتر، هواپیماهای بدون سرنشین، هلیکوپترهای RC، قایق های RC، اتومبیل های RC، هواپیماهای RC، UAV ها، کالسکه های گلف، سرفورد ها،ربات ها، و سیستم های ذخیره سازی انرژی.

سوالات عمومی

سوال1: ميتونم يه نمونه سفارش براي شارژر داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.

سوال ۲: در مورد زمان تحویل چطور؟

A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.

سوال3: آیا شما محدودیتی برای سفارش OEM دارید؟

A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.

سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟

A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.

سوال5: چطور سفارش شارژر را اجرا کنیم؟

A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.

دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.

سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.

چهارمین ما تولید را ترتیب می دهیم.

سوال 6: آیا ممکن است لوگو من روی محصول شارژر چاپ شود؟

A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.

سوال 7: آیا شما برای محصولات تضمین می کنید؟

A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.

سوال ۸: چگونه با معیوب برخورد کنیم؟

A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.

دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.


سوال ۹: چرا ولتاژ و جریان بر روی LCD دقیق نیست؟

ج: ولتاژ و جریان قبل از ارسال کالیبراسیون شده اند، در غیر این صورت شارژر کار نمی کند، پس لطفاً اتصال سیم خروجی را بررسی کنید، وقتی فاصله بین SMPS و دستگاه شما مشکل ساز است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی). طول کابل خروجی 1 متر (10AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان تاثیر می گذارد به ویژه در 40A 1500W.

س10، چرا باتري من رو شارژ نميکني؟

ج: اگر ولتاژ باتری بر روی صفحه LCD در حالت تنظیم، یا باتری بیش از حد تخلیه شده است، یا مجموع ولتاژ سلول با ولتاژ باتری در پورت شارژ مانند از دست دادن اتصال باتری برابر نیست،شارژر شارژ نمیشه. بنابراین بررسی اتصال باتری و توازن سلول اتصال سیم، ابتدا تایید ولتاژ خواندن در LCD نزدیک ولتاژ واقعی باتری است، اگر نه شارژر شارژ نمی شود

.

س11، آیا شارژر می تواند با BMS ارتباط برقرار کند؟

جواب: نه

سوال12: چگونه از بیش از حد شارژ شدن سلول در طول شارژ جلوگیری کنیم؟

A1: وصل کنتاکتور تعادل به شارژر، و انتخاب حالت شارژ تعادل. شارژر نظارت و تعادل ولتاژ هر سلول در طول شارژ.

سوال13: آیا شارژر می تواند بدون BMS به تنهایی کار کند؟

ج: بله، شارژر می تواند به تنهایی شارژ، تعادل به تنهایی، تخلیه به تنهایی، توازن شارژ به تنهایی، هنگامی که شارژ به تنهایی، نیازی به اتصال باتری توازن به شارژر،اما شايد سلولش خيلي شارژ شده باشه.

س14: آیا شارژر می تواند ولتاژ هر سلول را کنترل کند؟

ج: بله، ولتاژ هر سلول را در هنگام شارژ، تخلیه یا باتری که در حال استفاده نیست، نظارت و تعادل کنید.

س15: آیا شارژر می تواند به عنوان SMPS کار کند؟

A: بله، در منول انتخاب کنید " منبع برق "، واحد می تواند به عنوان SMPS کار می کند. ولتاژ خروجی و جریان می تواند تنظیم شود. در حالت منبع برق، هیچ باتری به شارژر متصل نیست.

با این حال، هنگام شارژ باتری، این واحد باید فقط به عنوان شارژر و نه به عنوان SMPS کار کند.

Q16. در حالت منبع برق (SMPS) ، چرا شارژر نمی تواند به باتری متصل شود و باتری را شارژ کند؟

جواب: ميتونه جواب بده، ولي امن نيست.

منابع برق حالت سوئیچ (SMPS) و شارژرها دو نوع مختلف دستگاه هستند که دارای عملکرد و کاربردهای مختلف هستند.

SMPS یک منبع برق است که انرژی الکتریکی را به طور موثر از یک شکل به شکل دیگر، به طور معمول از AC به DC تبدیل می کند.SMPS به طور گسترده ای در دستگاه های الکترونیکی برای تبدیل ولتاژ و ارائه یک ولتاژ پایدار استفاده می شود.SMPS معمولا در کامپیوترها، تلویزیون ها، تجهیزات صوتی و سایر دستگاه های الکترونیکی استفاده می شود.

از سوی دیگر شارژر، ابزاری است که از انرژی الکتریکی برای شارژ باتری یا سایر دستگاه های ذخیره انرژی استفاده می کند.شارژرها طراحی شده اند تا ولتاژ و جریان خاصی را به باتری ارائه دهندشارژرها معمولاً در وسایل نقلیه الکتریکی، تلفن های هوشمند، لپ تاپ ها و سایر دستگاه های قابل حمل استفاده می شوند.

به طور خلاصه، SMPS منابع برق هستند که انرژی الکتریکی را از یک شکل به شکل دیگر تبدیل می کنند، در حالی که شارژرها دستگاه هایی هستند که از انرژی الکتریکی برای شارژ باتری ها یا سایر دستگاه های ذخیره انرژی استفاده می کنند.در حالی که ممکن است برخی از همپوشانی بین دو دستگاه وجود داشته باشد، آنها برای اهداف و کاربردهای مختلف طراحی شده اند.

اگر شما نیاز به شارژ باتری خود را بلافاصله اما شارژر آن را شارژ نمی کند و شما شارژر دیگری در دست ندارید، لطفاً در تماس با ما تردید نکنید.ما به شما می گوییم که چگونه آن را در حالت SMPS شارژ کنید.
