30 ولت 400 وات ولتاژ تنظیم شده جریان برق سوئیچینگ برق کامپکت 55 میلی متر سر و صدا کم SMPS 13.5A 30 ولت
S400 یک SMPS برنامه ریزی شده توسط PFC است که می تواند 13.5A در 10V-30V و 400W در AC90V ~ 265V را در یک اندازه فشرده تولید کند. فناوری های نوآورانه در SMPS استفاده شده است،که به آن اجازه می دهد تا تا 92٪ کارایی را در حالی که دمای پایین تر از 95 ° C را حفظ می کند، به دست آوردطراحی آن فشرده است و تنها 55 میلی متر است و با وجود فن خنک کننده ای که با درجه حرارت کنترل می شود، با سر و صدا کم کار می کند.
ویژگی ها
- PFC فعال
- AC100-240 ولتاستفاده در سراسر جهان
- تا92 درصداز بهره وری تبدیل
- ولتاژ خروجی برنامه نویسی از 10 تا 30 ولت، مناسب برای بیشتر شارژرهای RC

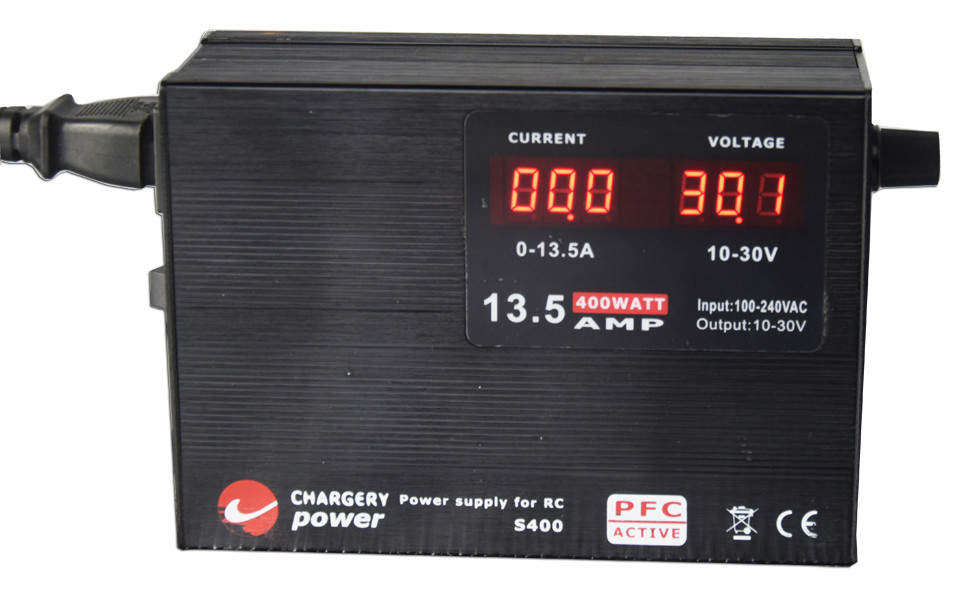

- ولتاژ خروجی صفحه نمایش دیجیتال LED و جریان در زمان
- بیش از حد در حال حاضر، بیش از ولتاژ، بیش از حد بار و بیش از حد درجه حرارت حفاظت و به طور خودکار ادامه دهید
- حفاظت از اتصال کوتاه در خروجی، امن تر و قابل اطمینان تر
- فن های خنک کننده هوشمند در بالاتر از 45 درجه سانتیگراد روشن می شوند و با افزایش دمای هوا سرعت را افزایش می دهند.
- اصلاح همزمان اطمینان از بهره وری بالا و اندازه کوچکتر
- کانکتور خروجی XT60 و فیت با کارت آداپتور با کانکتورهای چندگانه
- قیمت مناسب
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220V |
| ولتاژ مجاز |
AC90 ~ 265V |
| فرکانس نامی |
50/60 هرتز |
| فرکانس مجاز |
۴۷ تا ۶۳ هرتز |
| حداکثر جریان RMS |
4.5A @90V، 2.0A @220V |
| کارایی |
۹۲٪ با بار ۱۰۰٪ و ورودی ۲۲۰ ولت |
| PFC فعال |
PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار |
| پارامتر خروجی |
ارزش |
| محدوده ولتاژ |
10 ~ 30 ولت برنامه ریزی شده |
| دقت ولتاژ |
±2% |
| دقت فعلی |
±5٪ |
| ولتاژ موج |
150mV |
| محدوده فعلی |
13.5A حداکثر |
| قدرت |
حداکثر 400 وات |
درخواست
- درخواست در خانه
- شارژر 12-24V DC، شارژر تعادل برای مدل RC
- شارژر باتري هليکوپتر RC
| مدل |
ولتاژ خروجی |
جریان خروجی |
حداکثر قدرت |
نمايش |
| S400 V30 |
10 ولت تا 30 ولت |
13.5A حداکثر |
۴۰۰ وات |
LED دیجیتال |
| S600PLUS V20 |
5 تا 26 ولت |
1-25A تنظیم شده |
۶۰۰ وات |
رنگ LCD |
| S1200 V30 |
12 ولت تا 24 ولت |
حداکثر 50A |
۱۲۰۰ وات |
LED دیجیتال |
| S1500 V30 |
10 ولت تا 30 ولت |
1-60A قابل تنظیم |
1500 وات |
رنگ LCD |
.
مزیت
دو تکنولوژی اصلی
قدرت بالا و شارژر و منبع برق با کارایی بالاZVS / ZCS و اصلاح هم زمان 94٪ از کارایی بالا، ولتاژ خروجی و کنترل جریان توسط MCU را به دست می آورند و همه پارامترهای شارژ را می توان برنامه ریزی کرد.
BMS با دقت بالا 12 بیت یا A6 بیت ADC اندازه گیری ولتاژ سلول، شارژ و تخلیه جریان و دمای باتری را اتخاذ می کند.
شارژ BMS و شارژر با یکدیگر ارتباط برقرار می کنند، از قطع شارژ توسط Open DCC یا رله اجتناب می کنند، این ویژگی می تواند زمان شارژ را صرفه جویی کند و عمر باتری را افزایش دهد،در عین حال نیازی به نصب DCC یا رله برای قطع شارژ زمانی که هر سلول به بالاترین ولتاژ برسند.
پروفایل شارژری
شارژری تقریباً یک شرکت منحصر به فرد در بازار UAV (مدل RC، هواپیماهای بدون سرنشین بزرگ) و EV (بایک الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) است، ما در همان زمان شارژر AC با قدرت بالا و BMS را توسعه دادیم.
از سال 2006 ، ما بر توسعه شارژر با قدرت بالا (تا 60A 3000W) ، شارژر تعادل (مدخل AC ، ورودی DC و ورودی دوگانه AC / DC) و 800A BMS برای باتری LiPo / LiFe / LiTO تا 24S تمرکز می کنیم.
شارژر شارژر می تواند هر باتری شیمیایی از جمله LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (اسید سرب، باتری VRLA) را شارژ کند، تعداد سلول ها، شارژ فعلی،ولتاژ نهایی و جریان نهایی می تواند برنامه ریزی شود. و متوجهحفاظت ضد جرقه و قطب معکوس هنگامی که باتری ولتاژ بالا به شارژر یا اینورتر (لوتر) متصل شود.
شارژ BMS می تواند تا 800A شارژ و تخلیه در حال حاضر، طراحی ویژه DCC (DC contactor) است ساخته شده در افزایشمدار سرکوب کننده
عملیات

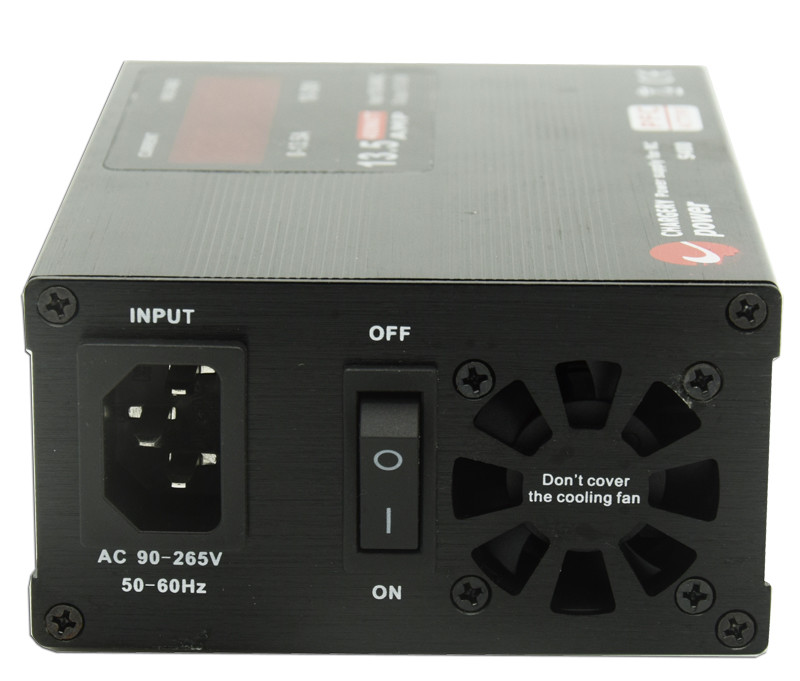

- SMPS را به سوکت AC 110/220V متصل کنید
- کلید برق رو روشن کن

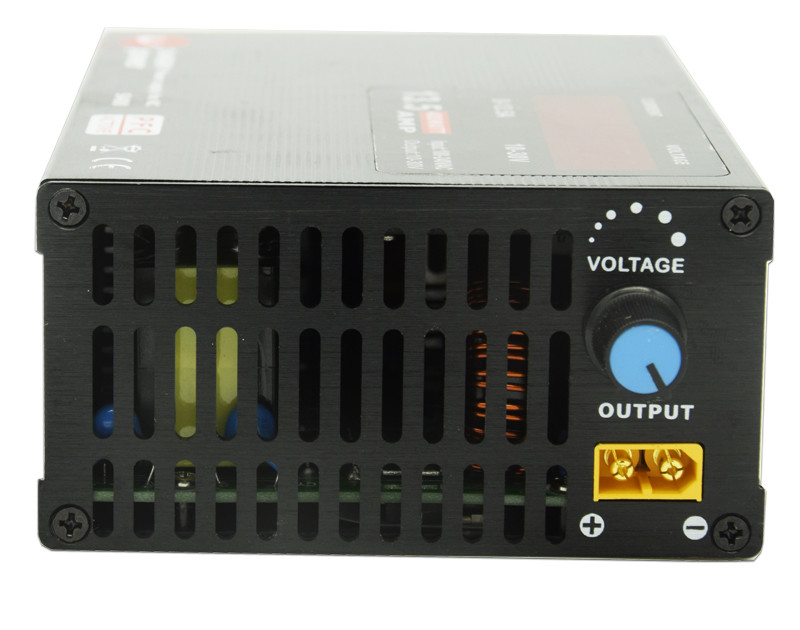

- ولتاژ خروجی را با چرخش گرد دکمه Knob تنظیم کنید. LED دیجیتال ولتاژ خروجی و جریان را نشان می دهد.
- دستگاه مناسب را به S400 متصل کنید، ولتاژ ورودی دستگاه باید بین 10 و 30 ولت باشد.
- ولتاژ در طول کار را تنظیم کنید.
PFC فعال
بسته بندی
- S400 واحد پایه: 1pcs
- کابل برق: 1 عدد
- کارت آداپتور: 1pcs
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه براي SMPS داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.
سوال3: آیا شما محدودیتی برای سفارش OEM دارید؟
A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چگونه برای SMPS سفارش داده می شود؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا چاپ لوگوی من بر روی محصولات SMPS ممکن است؟
A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.
سوال 7: آیا برای محصولات تضمین می کنید؟
A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.
سوال ۸: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال ۹: چرا ولتاژ و جریان در LED دقیق نیست؟
A: ولتاژ و جریان به دلیل ارزش کوچک آنها بسیار حساس است، بنابراین لطفا اتصال سیم خروجی را بررسی کنید، زمانی که فاصله بین SMPS و دستگاه شما مشکل است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی). طول کابل خروجی 1.2 متر (16AWG) پیشنهاد می شود، بیش از 1.2 متر، بر دقت ولتاژ و جریان تاثیر می گذارد به ویژه در 13.5A.
