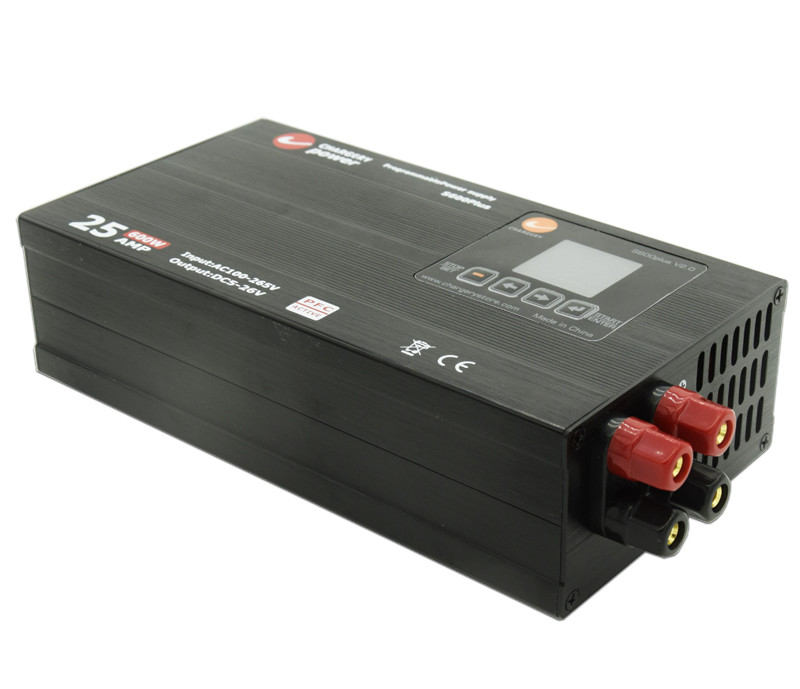

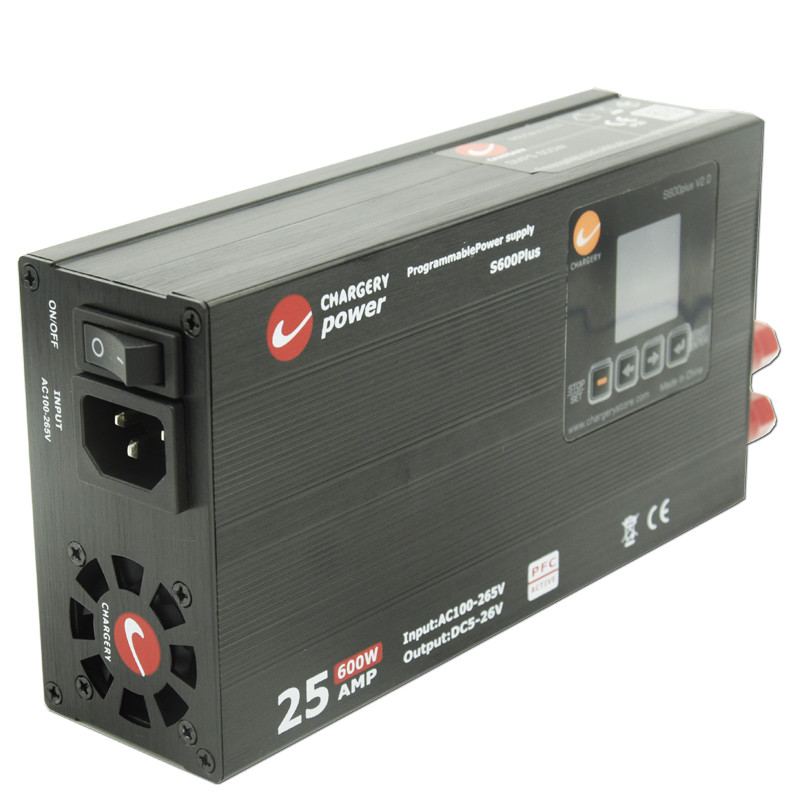

24 ولت 600 وات ولتاژ تنظیم شده جریان برق سوئیچینگ برق کمپکت 68mm کم صدا SMPS 25A 24V
SMPS یک منبع تغذیه برنامه ریزی شده PFC است که قادر به ارائه خروجی 25A در 5V-26V و 600W در AC90V ~ 265V است ، همه در یک اندازه فشرده.SMPS از فن آوری های نوآورانه استفاده می کند تا تا 91٪ کارایی را به دست آورد، در حالی که دمای پایین تر از 90 درجه سانتیگراد را حفظ می کند. طراحی آن تنها در 55 میلی متر فشرده است و به لطف یک فن خنک کننده که توسط دمای کنترل می شود، با سر و صدا کم کار می کند.
ویژگی ها
- ولتاژ خروجی و جریان کنترل هوشمند توسط میکروپروسسر، کالیبراسیون 100٪ قبل از تحویل
- ±1% دقت ولتاژ و جریان
- PFC فعال: جریان ورودی AC کوچکتر کمتر از تداخل و مطابق با مقررات کمیسیون اروپا شماره 278/2009 و نسخه 2 Energy Star است.0
- AC 90-265V کار در سراسر جهان
- تا 90 درصد از کارایی کنورتر
- ولتاژ خروجی قابل برنامه ریزی از 5V تا 26V
- جریان خروجی قابل برنامه ریزی از 1A تا 25A
- خروجی صفحه نمایش LCD رنگی TFT ولتاژ، جریان، قدرت و دمای داخلی در زمان.
- 1 فن های خنک کننده هوشمند به طور خودکار در دمای روشن
- 2 جفت کانکتور طلا 4.0mm تا 25A هر خروجی
مشخصات
| پارامتر ورودی |
ارزش |
| ولتاژ نامی |
AC110 / 220V |
| ولتاژ مجاز |
AC90 ~ 265V |
| فرکانس نامی |
50/60 هرتز |
| فرکانس مجاز |
۴۷ تا ۶۳ هرتز |
| حداکثر جریان RMS |
8A @90V، 3.3A @220V |
| کارایی |
91٪ در 60٪ بار و 220Vac ورودی |
| PFC فعال |
PF>0.99 در 90VAC و 100٪ بار؛ PF>0.97 در 220VAC و 100٪ بار |
| پارامتر خروجی |
ارزش |
| دامنه ولتاژ دوگانه |
5 ~ 26V برنامه ریزی شده و خروجی پورت USB 5.0V 500mA |
| دقت ولتاژ |
±1% |
| دقت فعلی |
±1% |
| ولتاژ موج |
200mV |
| محدوده فعلی |
حداکثر 25A |
| قدرت |
حداکثر 600 وات |
درخواست
- درخواست در خانه
- شارژر 12-24V DC، شارژر تعادل برای مدل RC
- هلیکوپتر RC، شارژر باتری هواپیما RC.
پروفایل شارژری
شارژری تقریباً یک شرکت منحصر به فرد در بازار UAV (مدل RC، هواپیماهای بدون سرنشین بزرگ) و EV (بایک الکترونیکی، موتورسیکلت الکترونیکی، اسکوتر الکترونیکی) است، ما در همان زمان شارژر AC با قدرت بالا و BMS را توسعه دادیم.
از سال 2006 ، ما بر توسعه شارژر با قدرت بالا (تا 60A 3000W) ، شارژر تعادل (مدخل AC ، ورودی DC و ورودی دوگانه AC / DC) و 800A BMS برای باتری LiPo / LiFe / LiTO تا 24S تمرکز می کنیم.
شارژر شارژر می تواند هر باتری شیمیایی از جمله LiPo، LiFe، Li-ion، LiTo، NiMh، NiCD و Pb (اسید سرب، باتری VRLA) را شارژ کند، تعداد سلول ها، شارژ فعلی،ولتاژ نهایی و جریان نهایی می تواند برنامه ریزی شود. و متوجهحفاظت ضد جرقه و قطب معکوس هنگامی که باتری ولتاژ بالا به شارژر یا اینورتر (لوتر) متصل شود.
شارژ BMS می تواند تا 800A شارژ و تخلیه در حال حاضر، طراحی ویژه DCC (DC contactor) است ساخته شده در افزایشمدار سرکوب کننده
عملیات
- SMPS را به سوکت AC 110/220V متصل کنید
- کلید برق رو روشن کن
- ولتاژ خروجی را با فشار دادن دکمه بالا یا پایین تنظیم کنید.
- دکمه SET را برای 3 ثانیه فشار دهید، Max را انتخاب کنید. تنظیمات فعلی، دکمه های UP و DOWN را فشار دهید تا حداکثر جریان خروجی را تنظیم کنید.
- دکمه START را برای 3 ثانیه فشار دهید، SMPS شروع می شود، صفحه LCD ولتاژ و جریان را نشان می دهد.
- دستگاه مناسب را به SMPS متصل کنید، ولتاژ ورودی دستگاه باید بین 5V تا 24V باشد.
- تنظیم ولتاژ در طول کار به راحتی با فشار دادن دکمه بالا یا پایین دوباره.
رابط عملیات
| تنظیم برنامه |
پس از فشار دادن دکمه START روشن کنید |
 |
|
پیام خطا
| اطلاعات خطا |
توضیحات |
نمایشگر |
| ولتاژ بیش از حد |
ولتاژ خروجی بیش از 2V از ارزش تنظیم برای 2 ثانیه، S600PLUS به طور خودکار خاموش و به صورت دستی روشن |
در صفحه قدرت خاموش، ولتاژ بیش از حد نشان داده شده است |
| بیش از حد |
جریان خروجی بیش از 2A تنظیم برای 2 ثانیه، S600PLUS خاموش کردن به طور خودکار و روشن کردن دستی |
در صفحه خاموش کردن برق، OVER CURRENT نمایش داده می شود. |
| بیش از حد دما |
دمای سینک گرما بیش از 100 °C برای 2 ثانیه، S600PLUS به طور خودکار خاموش و به طور خودکار روشن |
در صفحه قدرت، OVER TEMPERATURE نمایش داده می شود. |
| مدار کوتاه |
ولتاژ خروجی کمتر از 4 ولت برای 2 ثانیه و 3 بار به طور مکرر، S600plus خاموش کردن به طور خودکار و روشن کردن به صورت دستی |
در صفحه برق خاموش، مدار کوتاه نشان داده شده است |
PFC فعال
بسته بندی
- واحد پایه S600: 1pcs
- کابل برق: 1 عدد
- کتابچه راهنما: 1 عدد
| مدل |
ولتاژ خروجی |
جریان خروجی |
حداکثر قدرت |
نمايش |
| S400 V30 |
10 ولت تا 30 ولت |
13.5A حداکثر |
۴۰۰ وات |
LED دیجیتال |
| S600PLUS V20 |
5 تا 26 ولت |
1-25A تنظیم شده |
۶۰۰ وات |
رنگ LCD |
| S1200 V30 |
12 ولت تا 24 ولت |
حداکثر 50A |
۱۲۰۰ وات |
LED دیجیتال |
| S1500 V30 |
10 ولت تا 30 ولت |
1-60A قابل تنظیم |
1500 وات |
رنگ LCD
|
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه براي SMPS داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: 3-5 روز برای آماده سازی نمونه، 5-10 روز کاری برای تولید انبوه.
سوال3: آیا شما محدودیتی برای سفارش OEM دارید؟
A: MOQ پایین، 1pc برای بررسی نمونه در دسترس است.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 3-5 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چگونه برای SMPS سفارش داده می شود؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم، نمونه ها رو تاييد ميکني و براي سفارش رسمي سپرده ميدي.
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا چاپ لوگوی من بر روی محصولات SMPS ممکن است؟
A: بله. لطفا قبل از تولید به طور رسمی به ما اطلاع دهید.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 2 سال گارانتی را برای محصولات خود ارائه می دهیم.
سوال ۸: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما چراغ هاي جديد با سفارش جديد براي مقادير كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال ۹: چرا ولتاژ و جریان بر روی LCD دقیق نیست؟
A: ولتاژ و جریان قبل از ارسال کالیبراسیون شده است، در غیر این صورت SMPS کار نمی کند، بنابراین لطفاً اتصال سیم خروجی را بررسی کنید، وقتی فاصله بین SMPS و دستگاه شما مشکل ساز است،لطفا کابل AC را طولانی کنید کابل DC را طولانی نکنید (کابل خروجی)طول کابل خروجی 1 متر (14AWG) پیشنهاد می شود، بیش از 1 متر، بر دقت ولتاژ و جریان در 25A تأثیر می گذارد.
